31  Courbes épidémiques

Une courbe épidémique (également connue sous le nom de “courbe épi”) est un graphique épidémiologique de base généralement utilisé pour visualiser le schéma temporel d’apparition de la maladie parmi un groupe de cas ou une épidémie.

L’analyse de la courbe épi peut révéler des tendances temporelles, des valeurs aberrantes, l’ampleur de l’épidémie, la période d’exposition la plus probable, les intervalles de temps entre les générations de cas, et peut même aider à identifier le mode de transmission d’une maladie non identifie (par exemple, source ponctuelle, source commune continue, propagation de personne à personne). Une leçon en ligne sur l’interprétation des courbes épi est disponible sur le site Web du US CDC.

Dans cette page, nous démontrons le paquet ggplot2 pour produire des épicurves dans R, qui permet une personnalisation avancé via des commandes plus complexes.

Nous abordons également des cas d’utilisation spécifiques tels que :

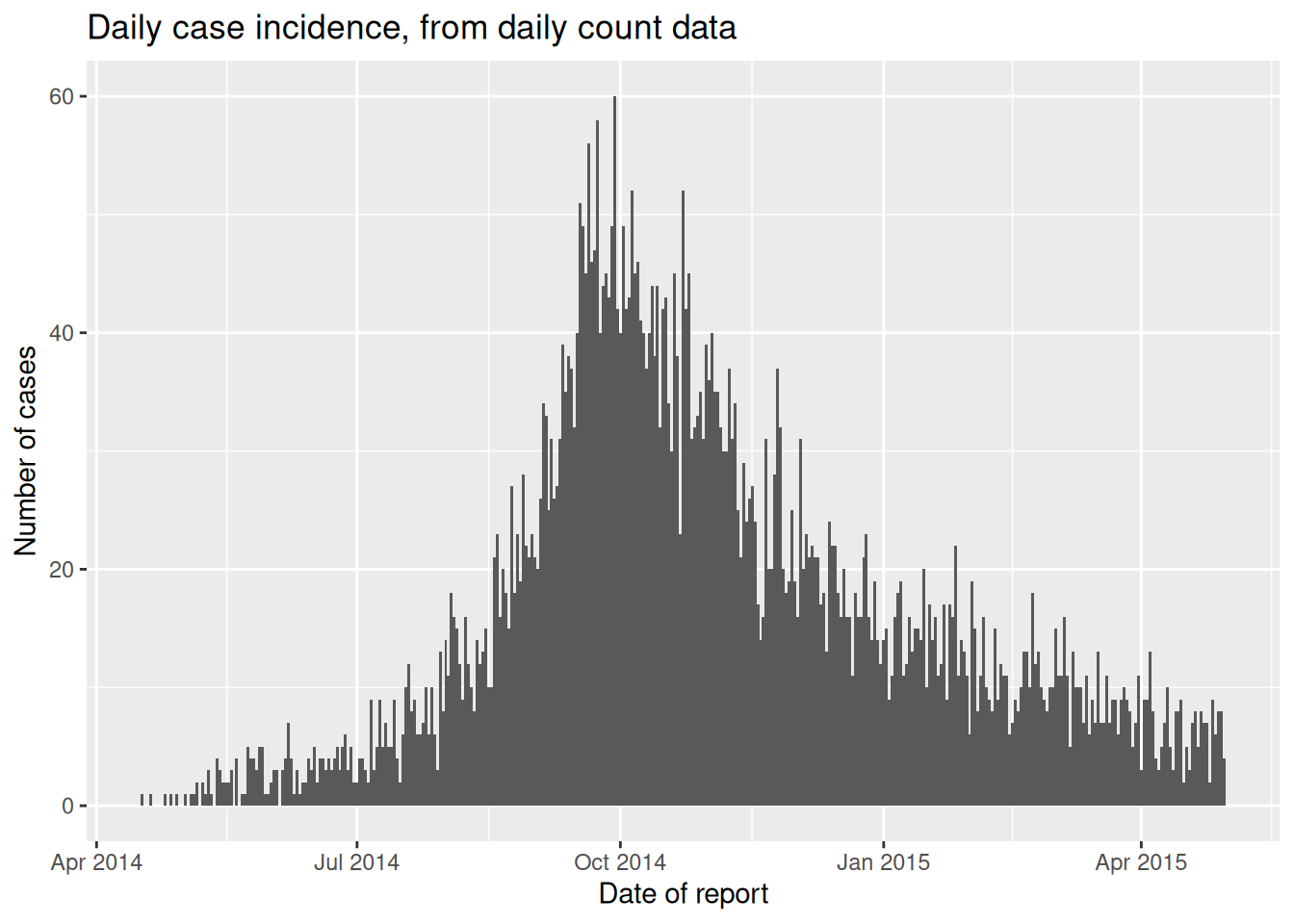

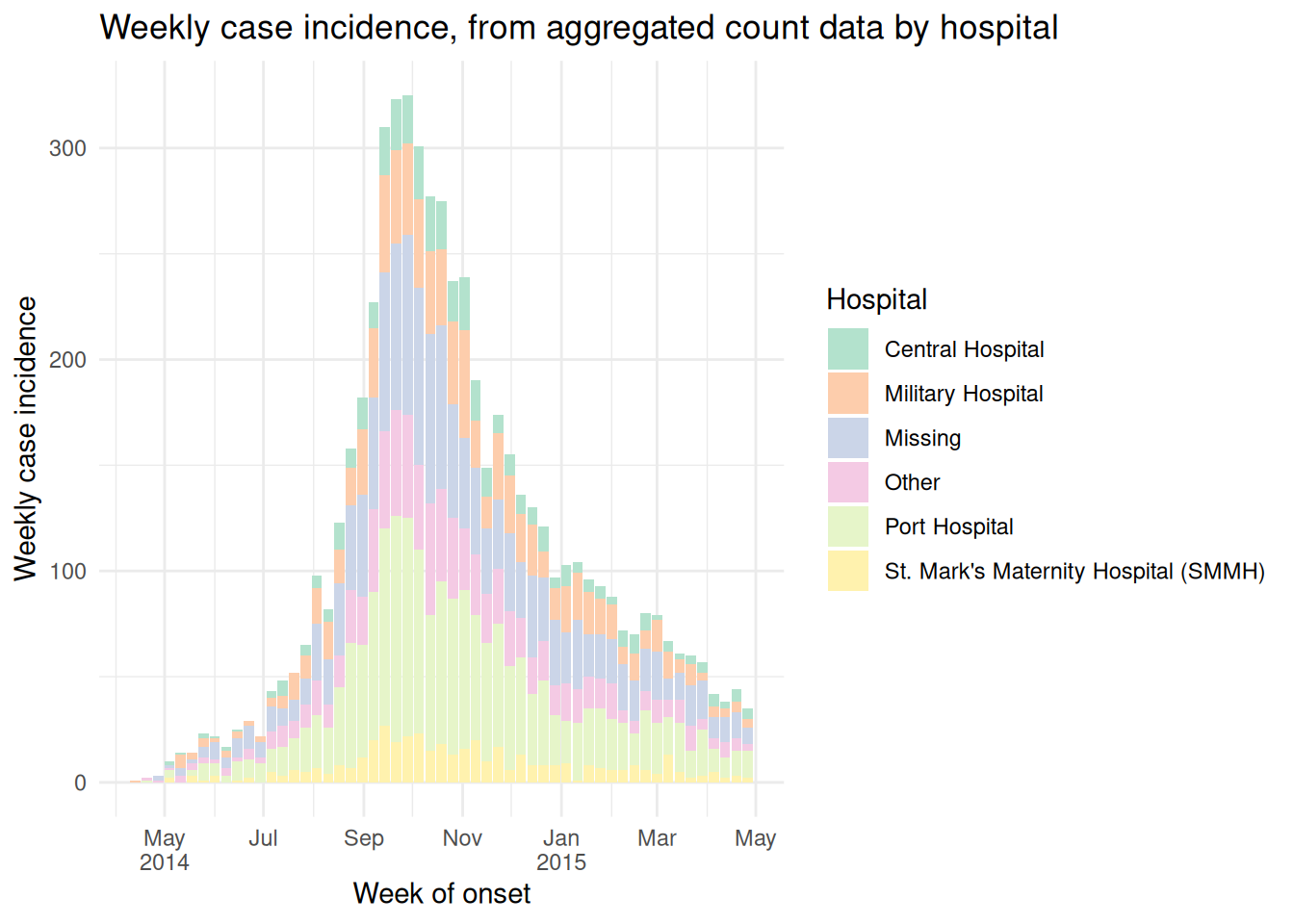

• Les tracés de données de comptages agrégées

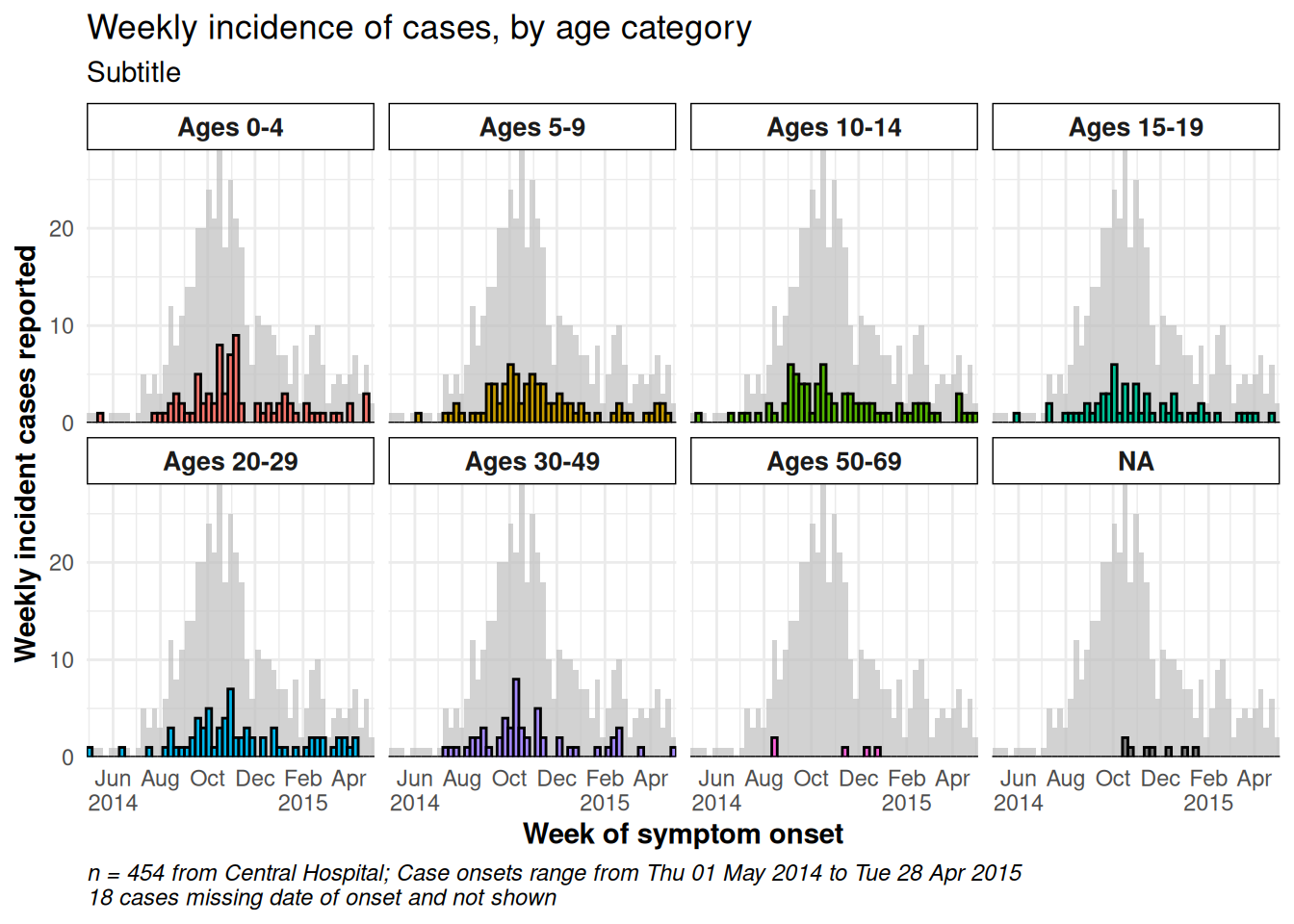

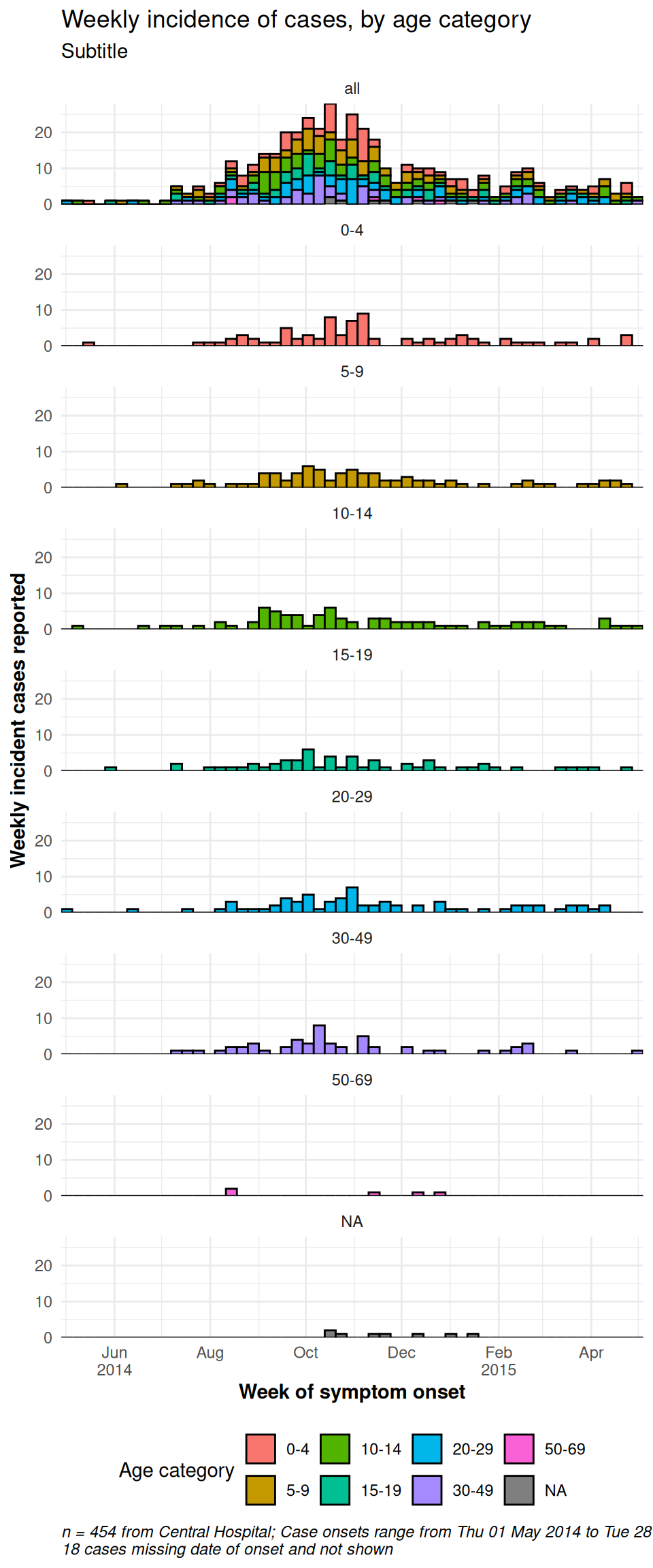

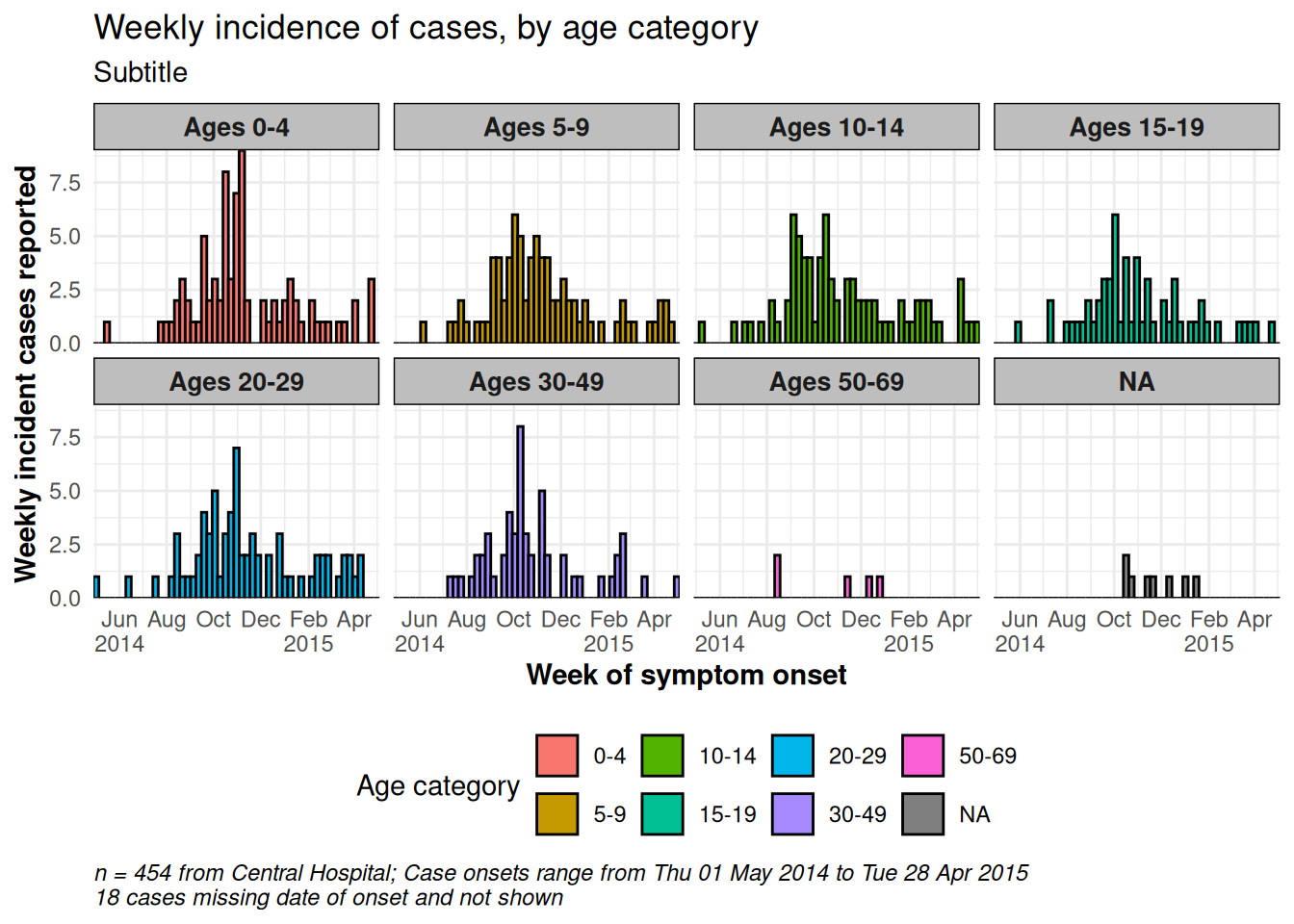

• Le facettage ou la production de petits multiples

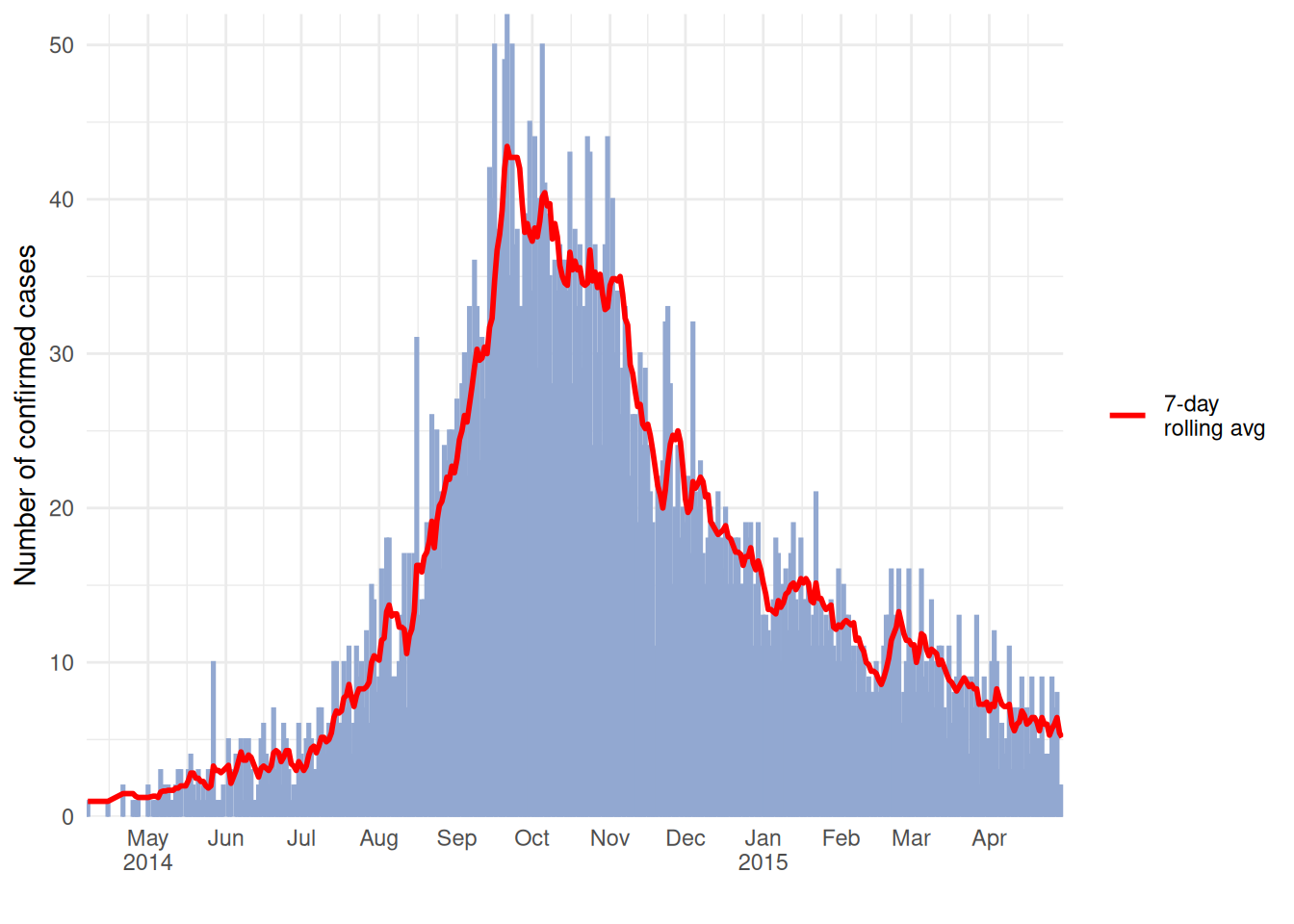

• Application de moyennes mobiles

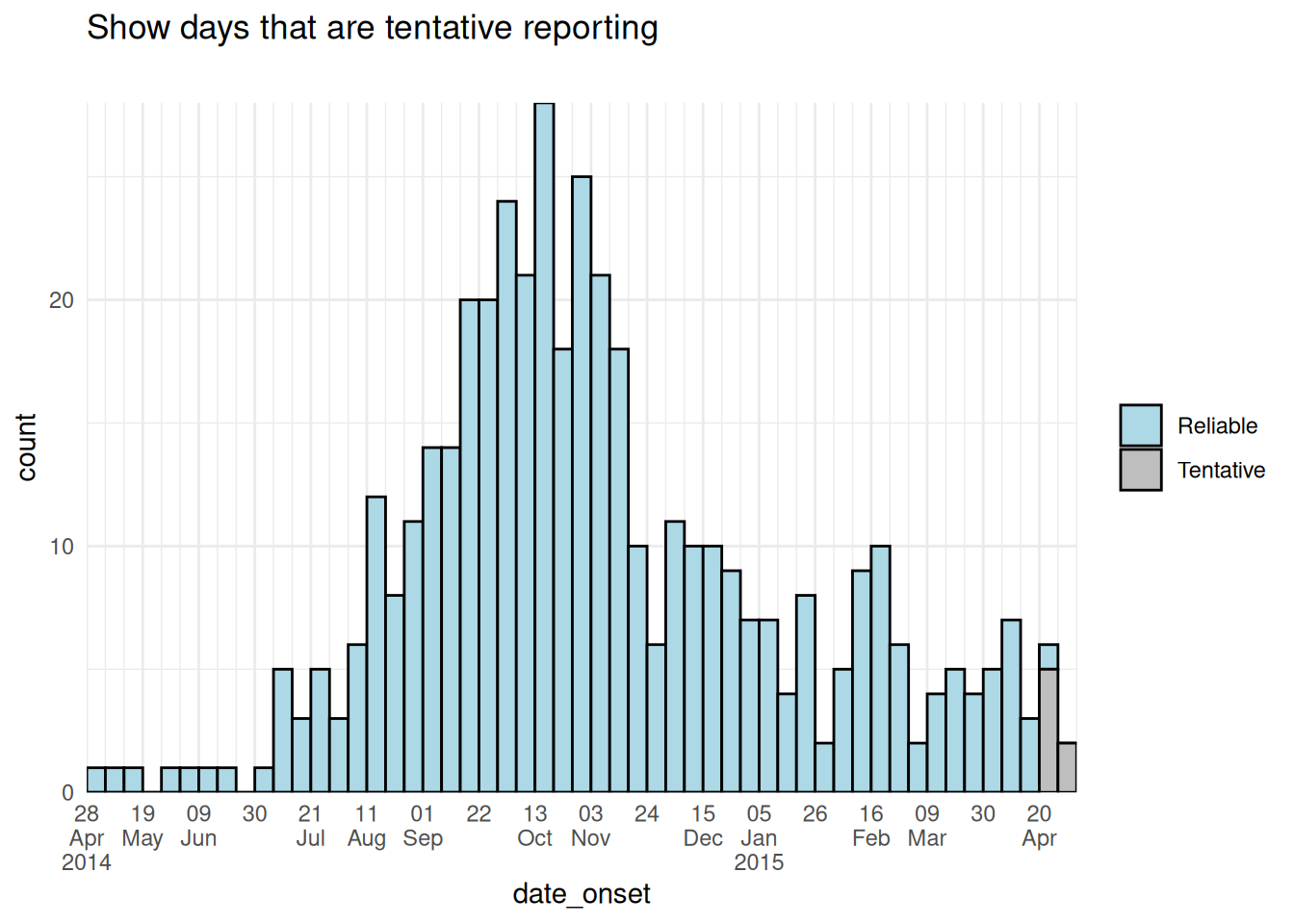

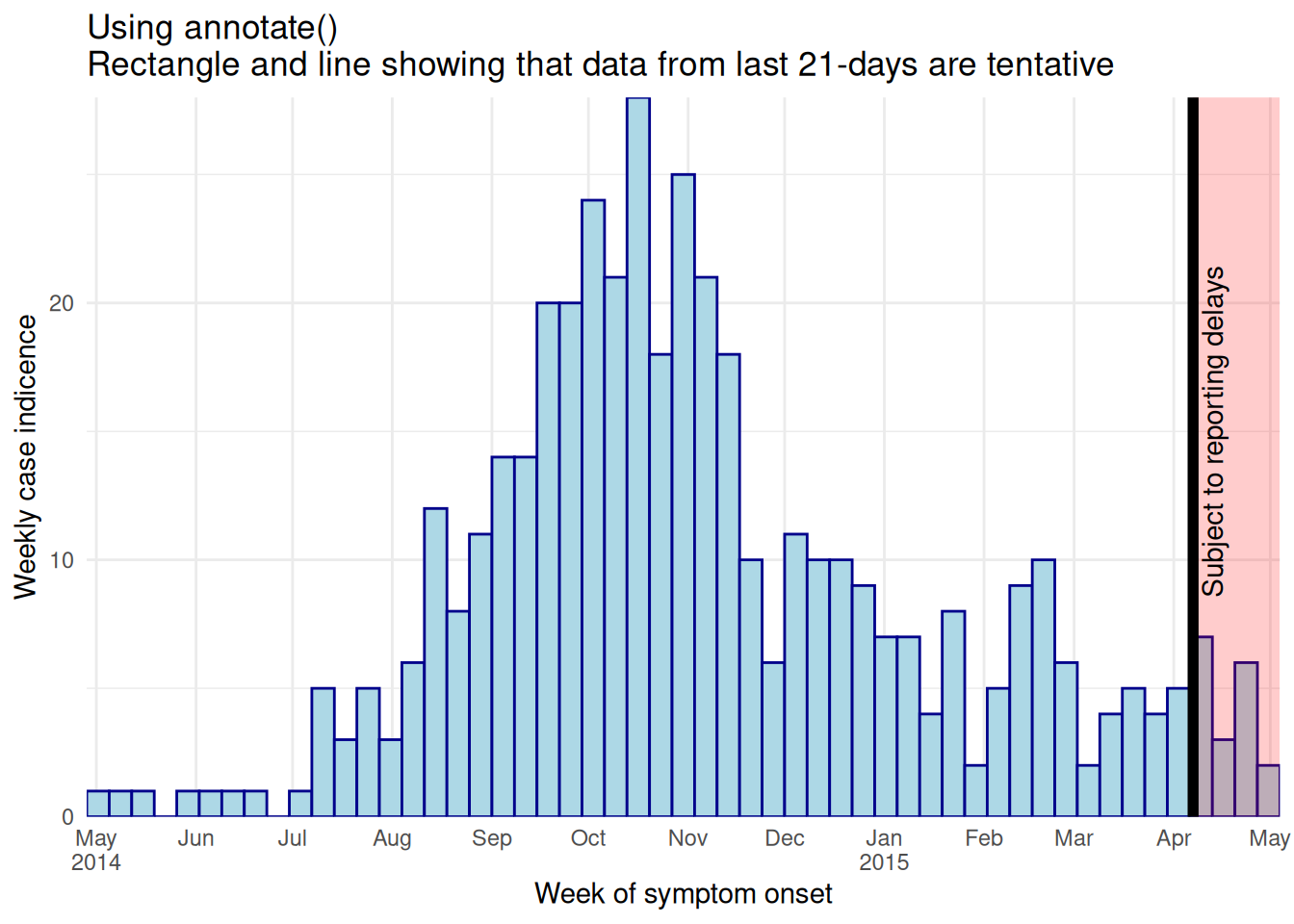

• Montrer quelles données sont “provisoires” ou sujettes à des retards de rapport

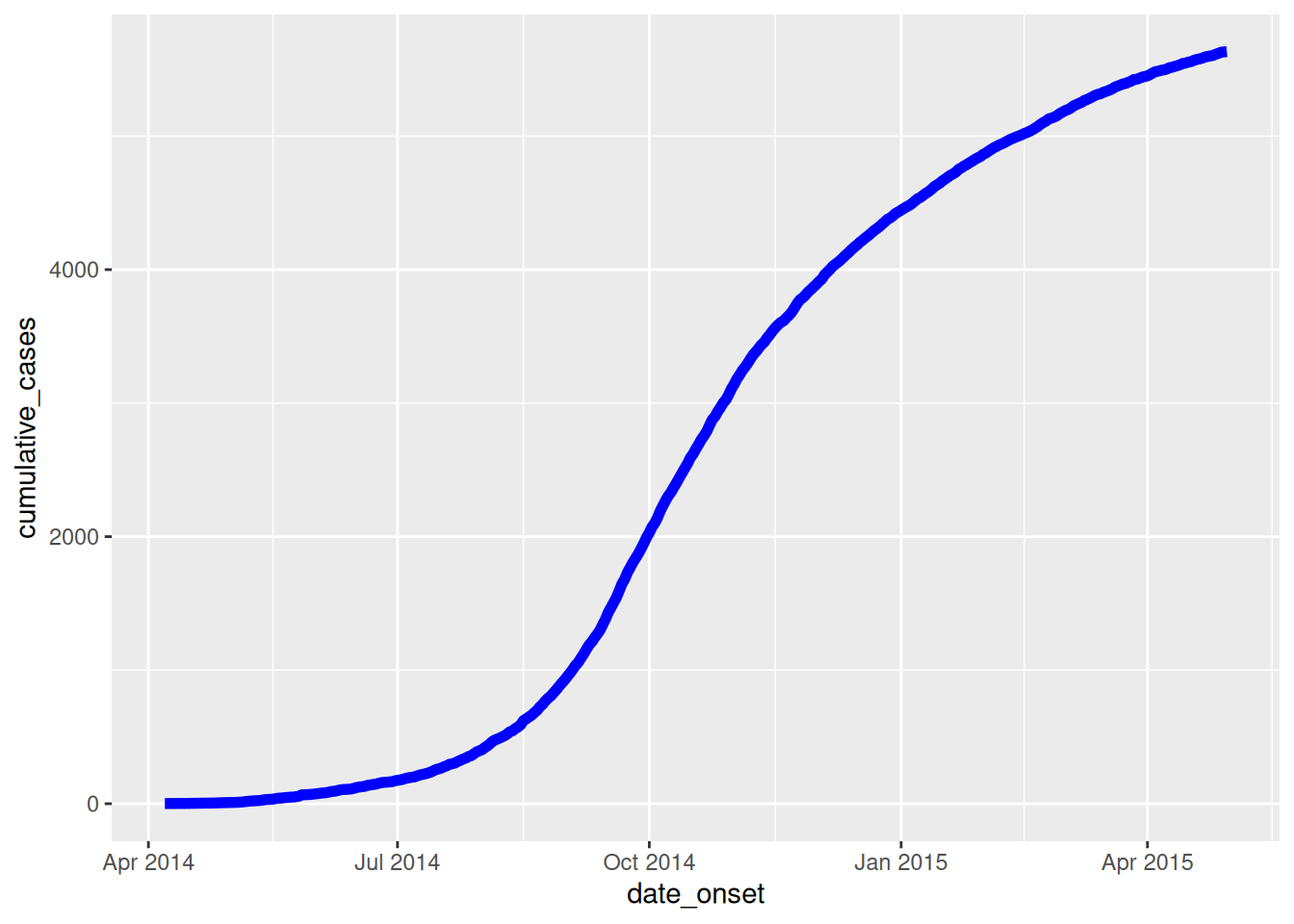

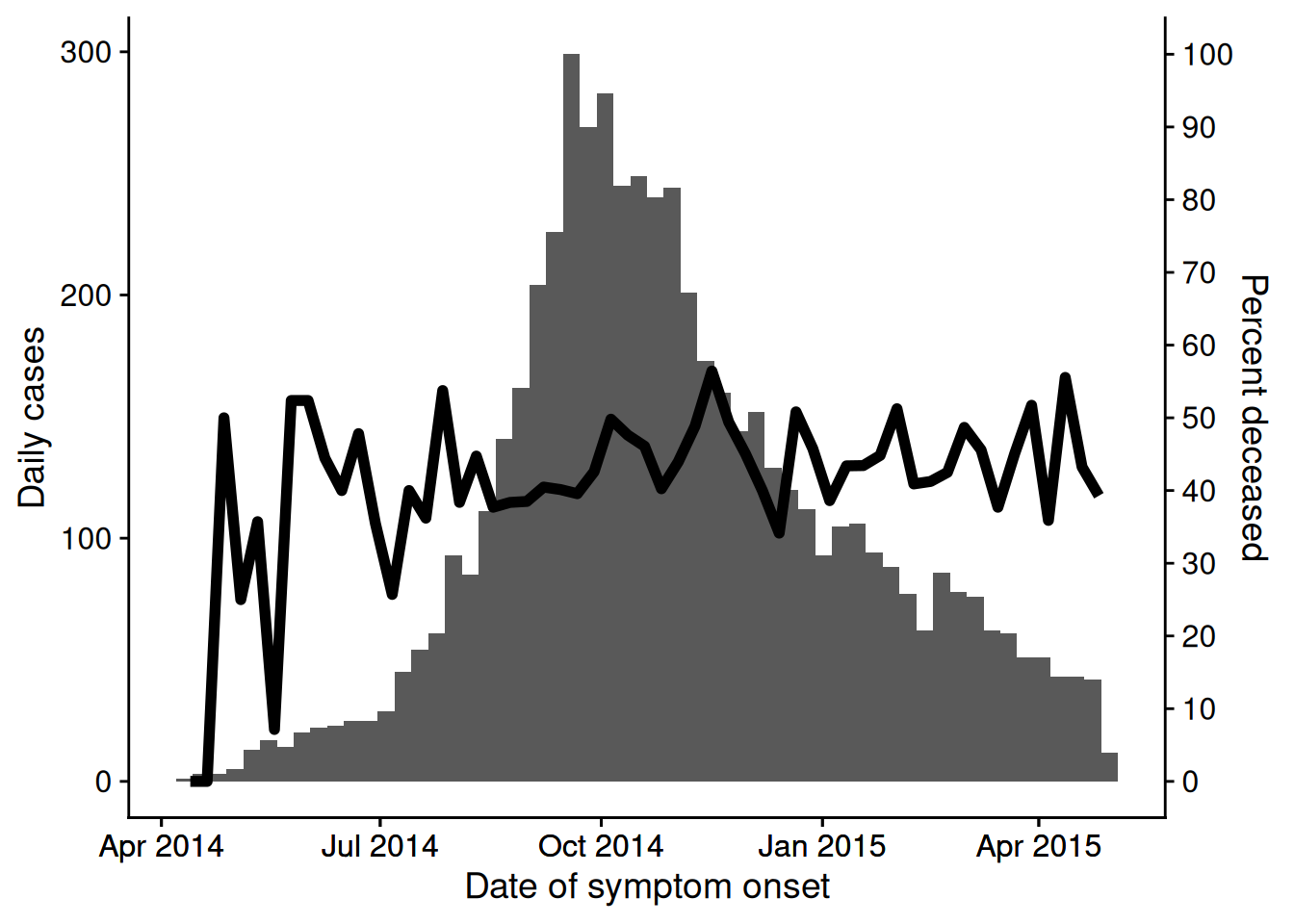

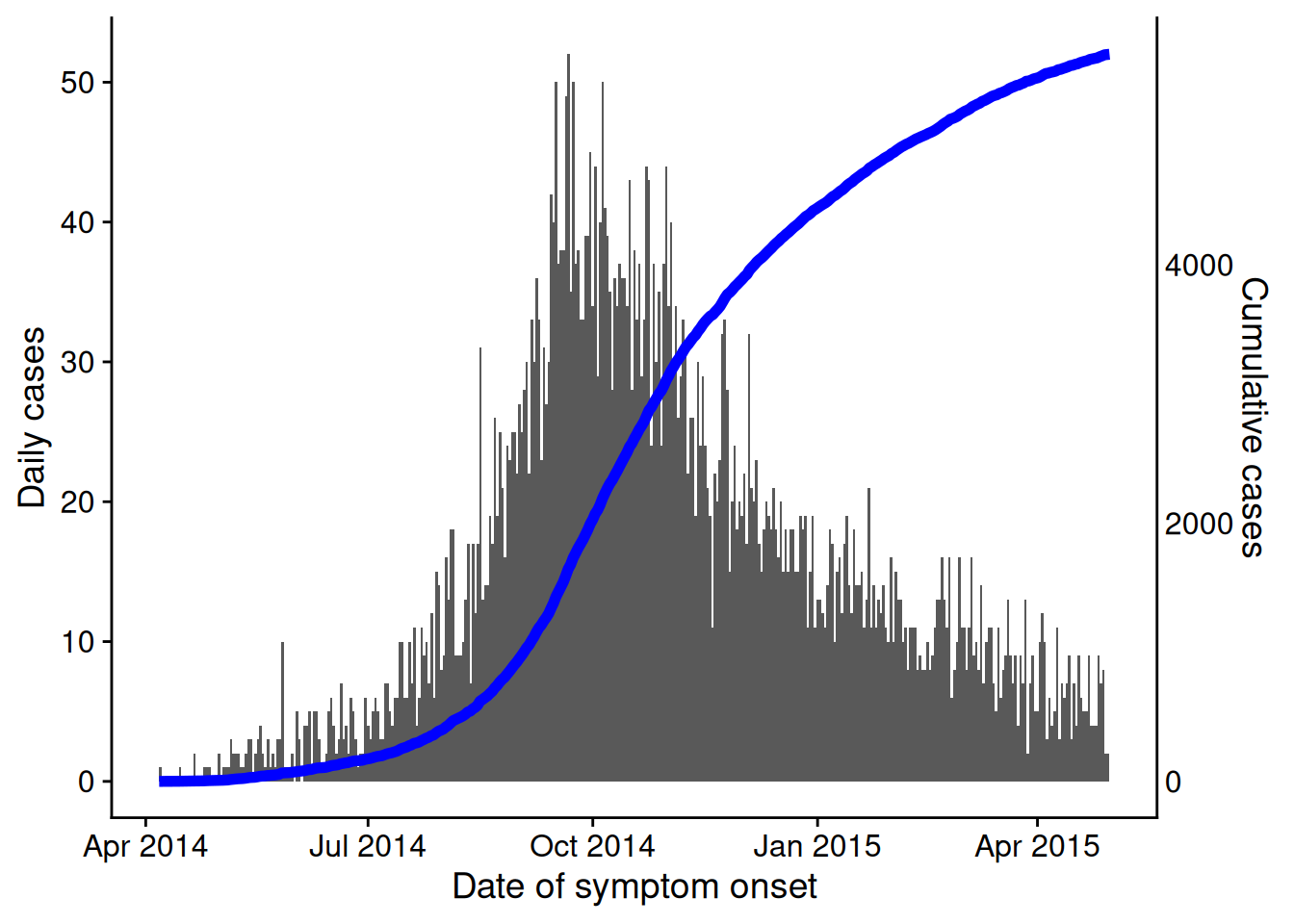

• Superposer l’incidence cumulative des cas à l’aide d’un deuxiéme axe

Le paquet incidence2 offre une approche alternative avec des commandes plus simples, mais au moment de la rédaction de ce texte, il était en cours de révision et n’était pas stable. Il sera réintégré dans ce chapitre lorsqu’il sera stable.

31.1 Préparation

Paquets

Ce chunk de code montre le chargement des paquets nécessaires aux analyses. Dans ce manuel, nous mettons l’accent sur p_load() de pacman, qui installe le paquet si nécessaire et le charge pour l’utiliser. Vous pouvez également charger les paquets installs avec library() de base R. Voir la page sur R basics pour plus d’informations sur les paquets R.

pacman::p_load(
  rio,         # import/export de fichiers
  here,        # chemins de fichiers relatifs
  lubridate,   # travailler avec des dates/epiweeks
  aweek,       # paquet alternatif pour travailler avec les dates/semaines
  incidence2,   # epicurves of linelist data
  i2extras,     # supplement to incidence2
  stringr,     # recherche et manipulation de chaînes de caractères
  forcats,     # travail avec des facteurs
  RColorBrewer,# palettes de couleurs de colorbrewer2.org
  tidyverse, # gestion des données + graphiques ggplot2
  appliedepidata # jeux de données d'exemple utilisés dans ce manuel
)

Importer des données

Deux exemples de jeux de données sont utilisés dans cette section :

• Liste de cas individuels d’une épidémie simulée.

• Comptage agrégé par hôpital à partir de la même épidémie simulée.

Les jeux de données sont importés à l’aide de la fonction import() du paquetage rio. Voir la page Importation et exportation pour les différentes maniéres d’importer des données.

Liste de cas

Nous importons le jeu de données des cas d’une épidémie d’Ebola simulée. Si vous souhaitez télécharger les données pour les suivre pas à pas, consultez les instructions de la page Télécharger le manuel et les données. Nous supposons que le fichier est dans le répertoire de travail, donc aucun sous-dossier n’est spécifié dans ce chemin de fichier.

linelist <- appliedepidata::get_data(name = "linelist_cleaned_rds")

Les 50 premiéres lignes sont affichées ci-dessous.

Comptes de cas agrégés par hôpital

Pour les besoins du manuel, le jeu de données des comptages hebdomadaires agrégés par hôpital est créé à partir de la linelist avec le code suivant.

# Importez les données de comptage dans R
count_data <- linelist %>%
  group_by(hospital, date_hospitalisation) %>%
  summarize(n_cases = dplyr::n()) %>%
  filter(date_hospitalisation > as.Date("2013-06-01")) %>%
  ungroup()

Les 50 premiéres lignes sont affichées ci-dessous :

Définir les paramétres

Pour la production d’un rapport, vous pouvez souhaiter définir des paramétres modifiables tels que la date à laquelle les données sont actuelles (la “date des données”). Vous pouvez ensuite faire référence à l’objet data_date dans votre code lorsque vous appliquez des filtres ou dans des légendes dynamiques.

## définit la date du rapport pour le rapport
## note : peut étre défini à Sys.Date() pour la date actuelle
data_date <- as.Date("2015-05-15")

Vérifier les dates

Vérifiez que chaque colonne de date pertinente est de la classe Date et posséde une plage de valeurs appropriée. Vous pouvez le faire simplement en utilisant hist() pour les histogrammes, ou range() avec na.rm=TRUE, ou avec ggplot() comme ci-dessous.

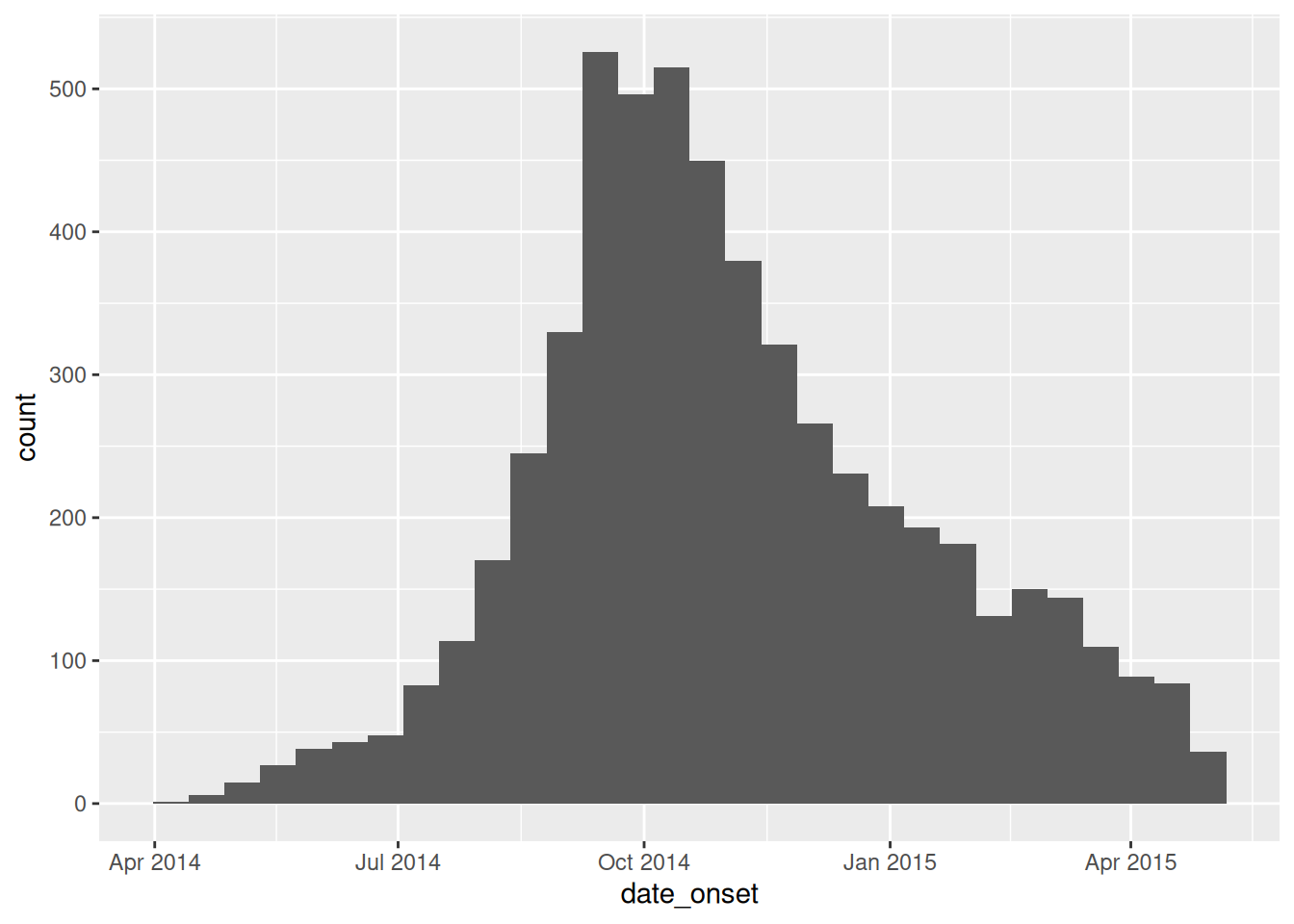

# vérifier la plage de dates d'apparition
ggplot(data = linelist %>% drop_na(date_onset))+
  geom_histogram(aes(x = date_onset))

31.2 Epicurves avec ggplot2

L’utilisation de ggplot() pour construire votre épicurve permet plus de flexibilité et de personnalisation, mais nécessite plus d’efforts et de compréhension du fonctionnement de ggplot().

Vous devez manuellement contrôler l’agrégation des cas par temps (en semaines, mois, etc.) et les intervalles des étiquettes sur l’axe des dates. Ceci doit étre soigneusement géré.

Ces exemples utilisent un sous-ensemble de l’ensemble de données linelist - seulement les cas de l’hôpital central.

central_data <- linelist %>%
  filter(hospital == "Central Hospital")

Pour produire une épicurve avec ggplot(), il y a trois éléments principaux :

• Un histogramme, avec les cas de la liste de lignes agrégés en “bins” distingués par des points de “rupture” spécifiques.

• Des échelles pour les axes et leurs étiquettes

• Des thèmes pour l’apparence du graphique, y compris les titres, les étiquettes, les légendes, etc.

Spécifier les cas en bacs

Nous montrons ici comment spécifier la façon dont les cas seront agrégés dans des cases d’histogramme (“barres”). Il est important de reconnaétre que l’agrégation des cas dans les cases de l’histogramme n’est pas nécessairement les mêmes intervalles que les dates qui apparaîtront sur l’axe des abscisses.

Vous trouverez ci-dessous le code le plus simple pour produire des épicurves quotidiennes et hebdomadaires.

Dans la commande globale ggplot(), le jeu de données est fourni avec data =. Sur cette base, la géométrie d’un histogramme est ajoutée avec un +. Dans la commande geom_histogram(), nous mappons l’esthétique de telle sorte que la colonne date_onset soit mappée sur l’axe des x. Toujours dans geom_histogram() mais non dans aes(), nous définissons la binwidth = des bins de l’histogramme, en jours. Si cette syntaxe ggplot2 est confuse, revoyez la page sur les bases de ggplot.

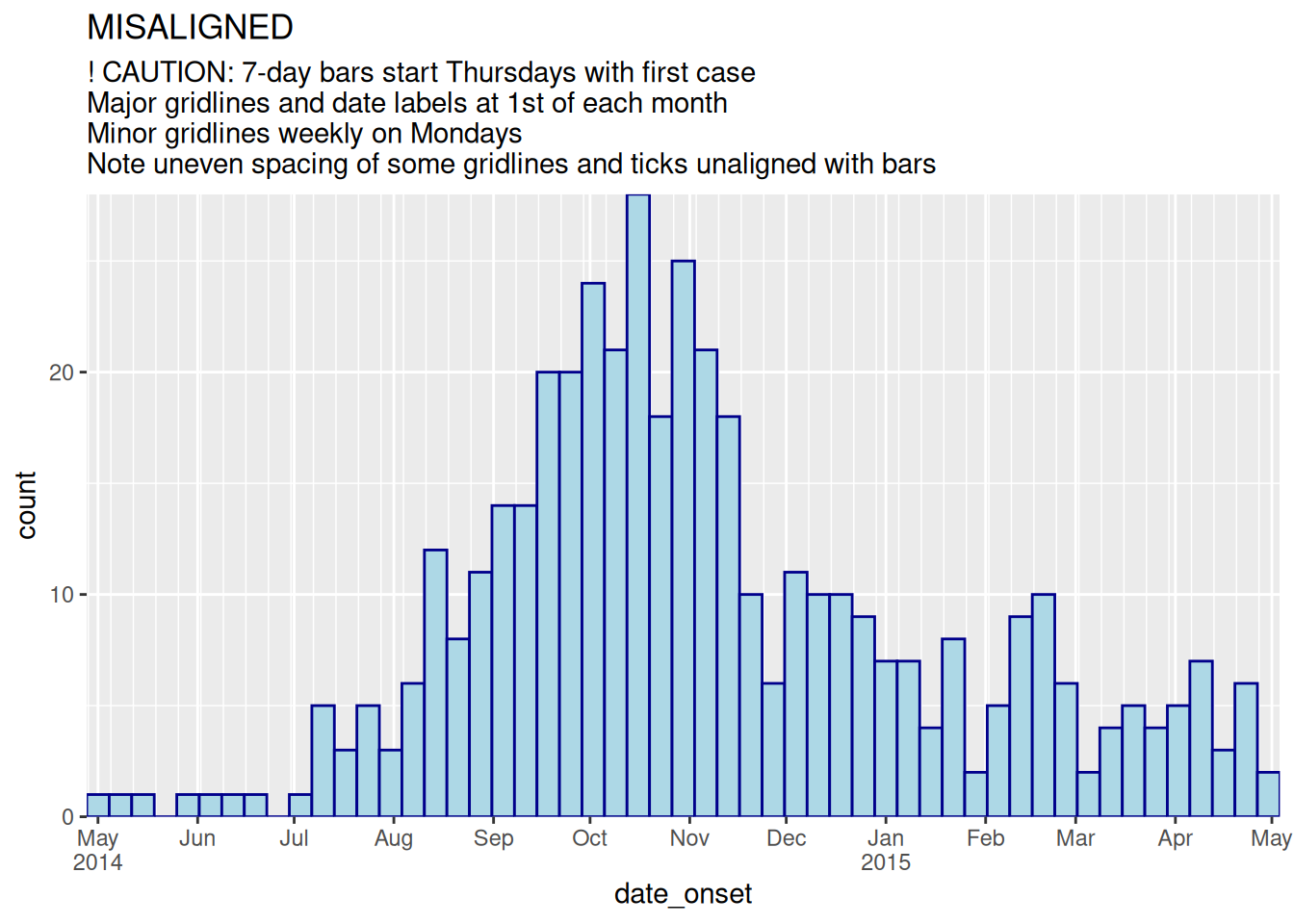

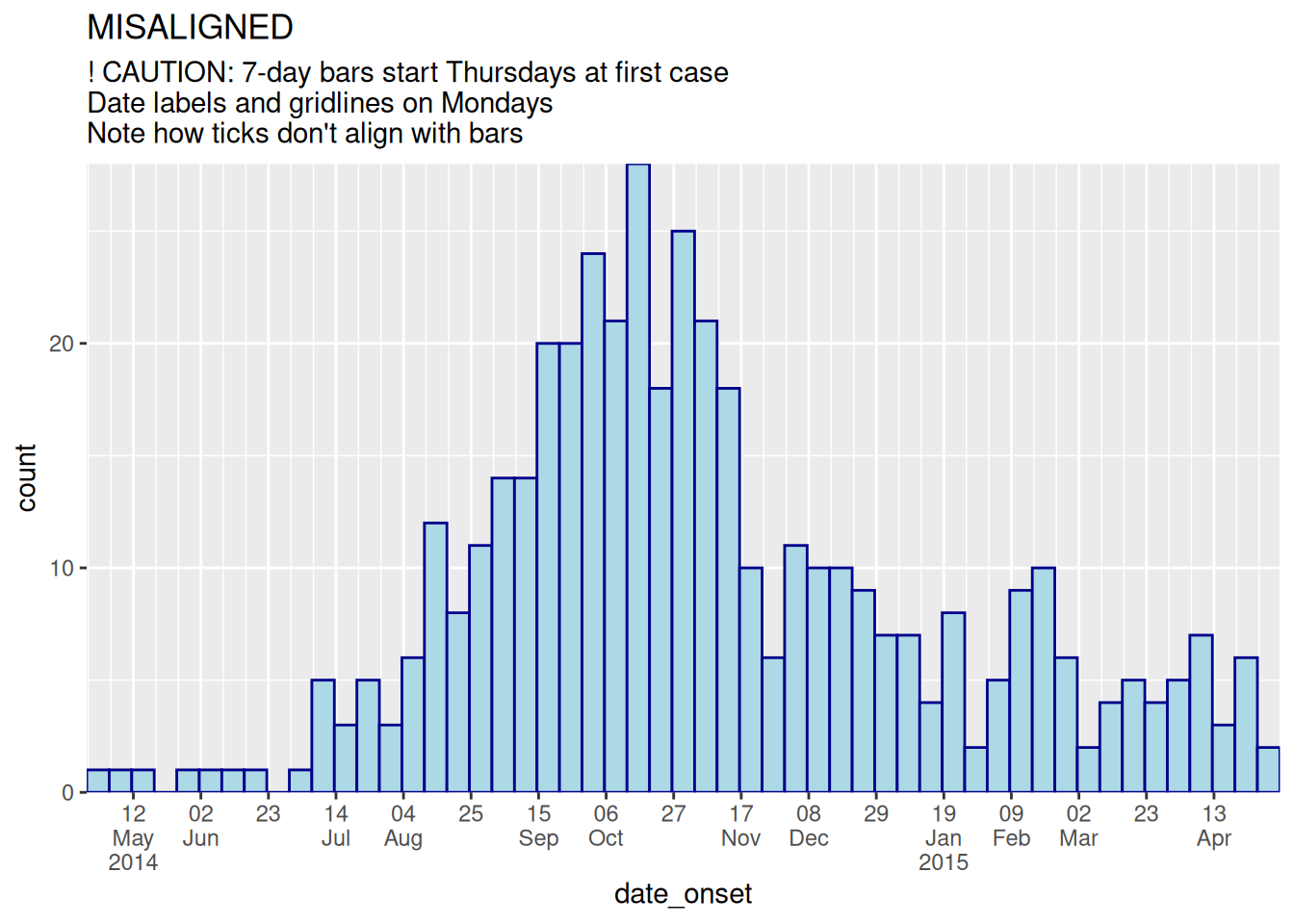

CAUTION: Tracer des cas hebdomadaires en utilisant binwidth = 7 fait démarrer le premier bin de 7 jours au premier cas, qui pourrait étre n’importe quel jour de la semaine ! Pour créer des semaines spécifiques, voir la section ci-dessous .

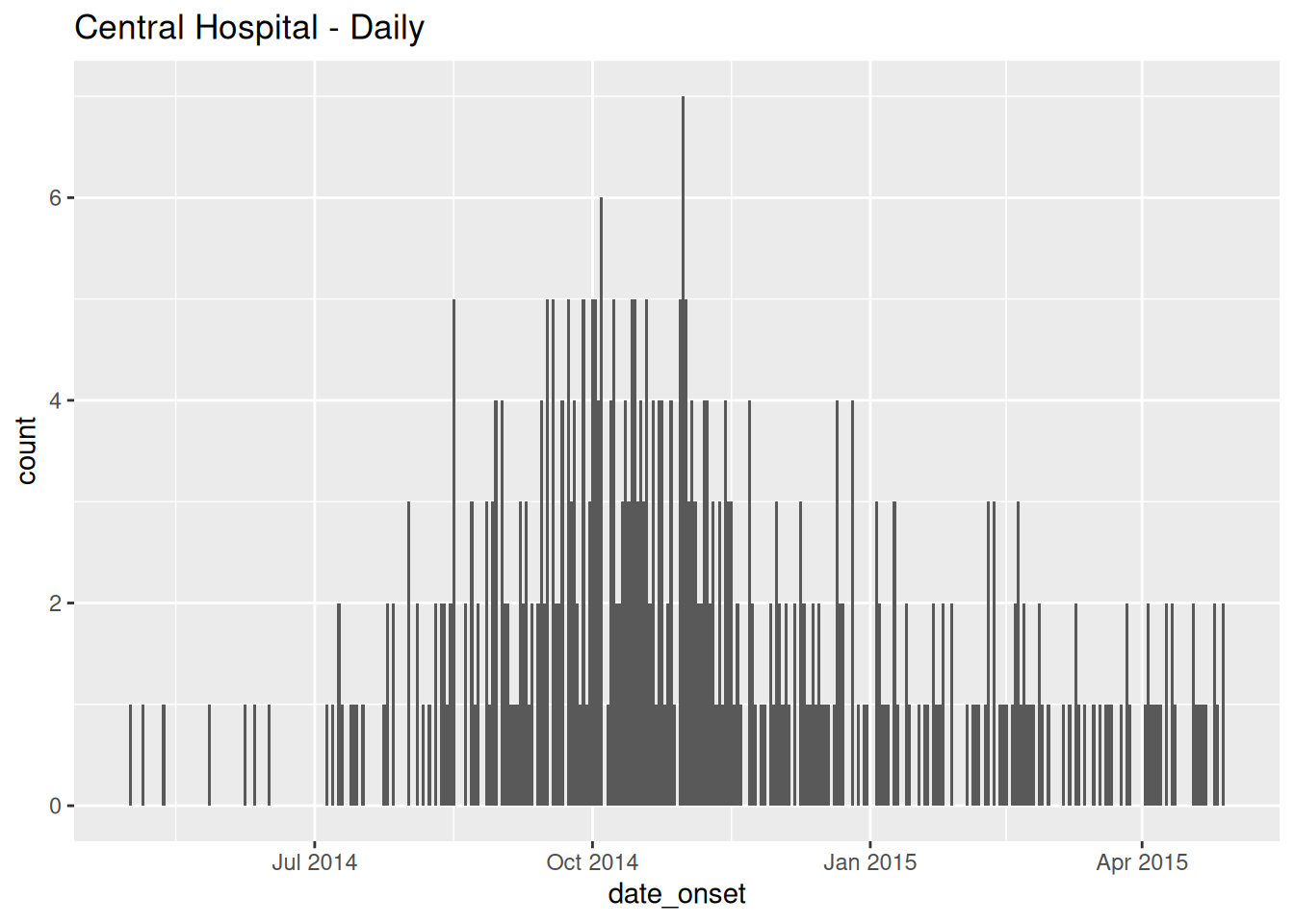

# quotidien
ggplot(data = central_data %>% drop_na(date_onset)) + # set data
  geom_histogram( # ajouter un histogramme
    mapping = aes(x = date_onset), # map date column to x-axis
    binwidth = 1)+ # cas groupés par 1 jour
  labs(title = "Central Hospital - Daily")                # title

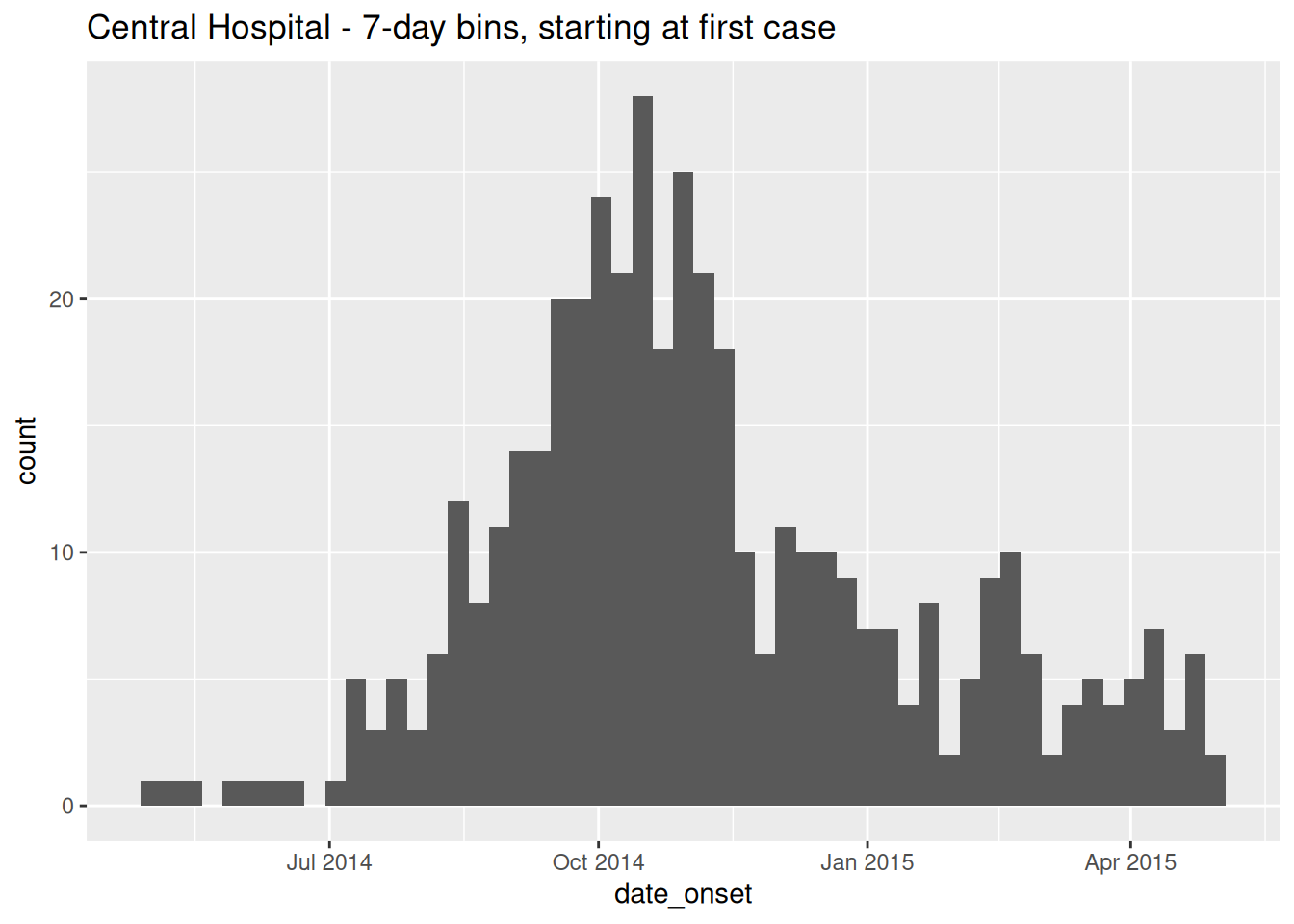

# hebdomadaire
ggplot(data = central_data %>% drop_na(date_onset)) + # set data
  geom_histogram( # ajouter un histogramme
      mapping = aes(x = date_onset), # mappage de la colonne date sur l'axe des x
      binwidth = 7)+ # cas classés tous les 7 jours, à partir du premier cas ( !)
  labs(title = "Central Hospital - 7-day bins, starting at first case") # title

Notons que le premier cas de cet ensemble de données de l’hôpital Central a vu ses symptômes apparaître le :

format(min(central_data$date_onset, na.rm=T), "%A %d %b, %Y")

[1] "Thursday 01 May, 2014"

Pour spécifier manuellement les ruptures des cases de l’histogramme, n’utilisez pas l’argument binwidth =, mais fournissez un vecteur de dates à breaks =..

créez le vecteur de dates avec la fonction R base seq.Date(). Cette fonction attend les arguments to =, from =, et by =. Par exemple, la commande ci-dessous renvoie les dates mensuelles commençant le 15 janvier et se terminant le 28 juin.

monthly_breaks <- seq.Date(from = as.Date("2014-02-01"),
                           to = as.Date("2015-07-15"),
                           by = "months")

monthly_breaks # print

 [1] "2014-02-01" "2014-03-01" "2014-04-01" "2014-05-01" "2014-06-01"
 [6] "2014-07-01" "2014-08-01" "2014-09-01" "2014-10-01" "2014-11-01"
[11] "2014-12-01" "2015-01-01" "2015-02-01" "2015-03-01" "2015-04-01"
[16] "2015-05-01" "2015-06-01" "2015-07-01"

Ce vecteur peut étre fourni à geom_histogram() sous la forme breaks = :

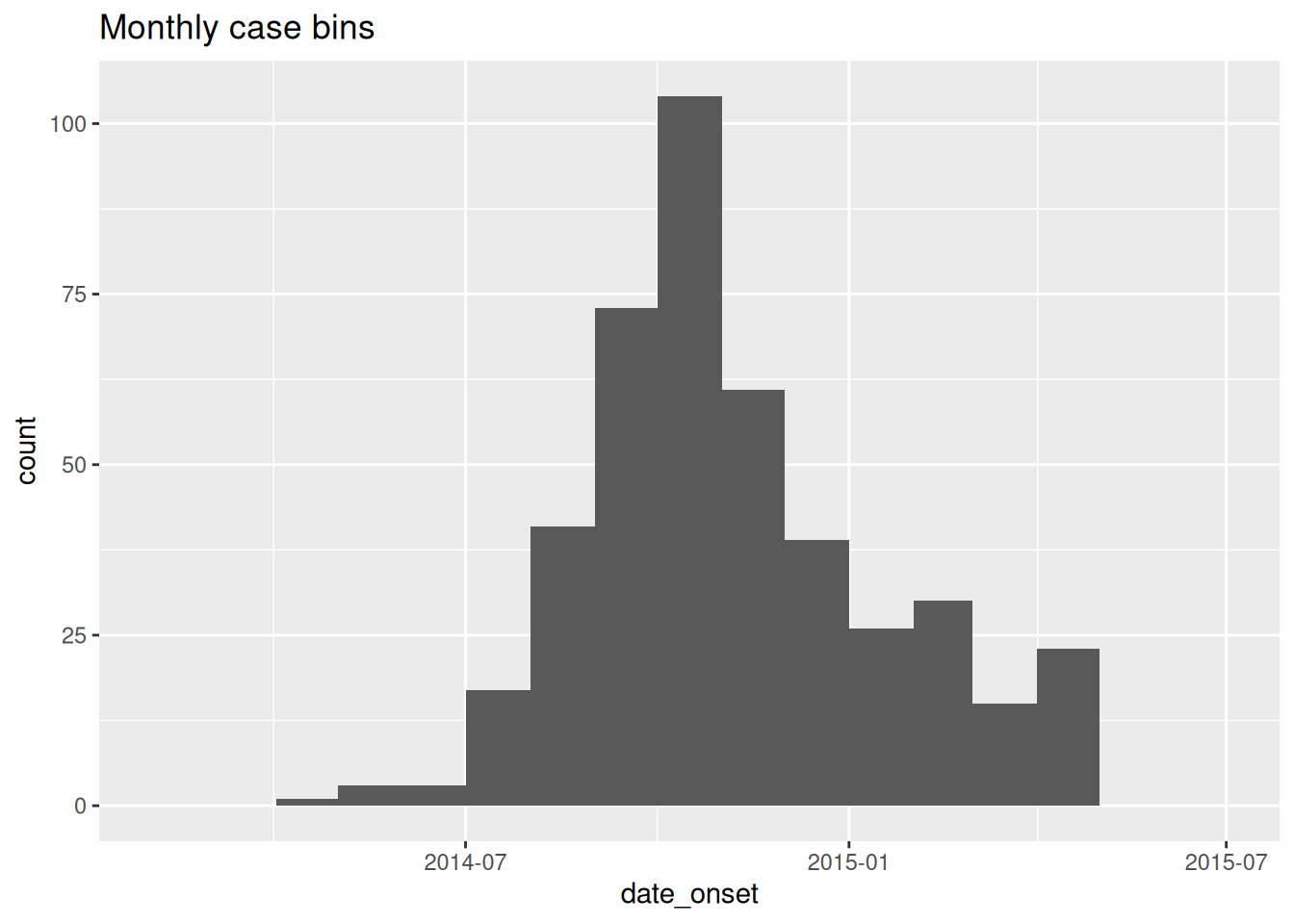

# mensuel
ggplot(data = central_data %>% drop_na(date_onset)) +
  geom_histogram(
    mapping = aes(x = date_onset),
    breaks = monthly_breaks)+ # fournit le vecteur prédéfini de breaks
  labs(title = "Monthly case bins")   # title

Une simple séquence de date hebdomadaire peut étre retournée en définissant by = "week". Par exemple :

weekly_breaks <- seq.Date(from = as.Date("2014-02-01"),
                          to = as.Date("2015-07-15"),
                          by = "week")

Une alternative à la fourniture de dates de début et de fin spécifiques consiste à écrire un code dynamique pour que les bacs hebdomadaires commencent le lundi précédant le premier cas. **Nous utiliserons ces vecteurs de date dans les exemples ci-dessous.

# Séquence de dates hebdomadaires du lundi pour CENTRAL HOSPITAL
weekly_breaks_central <- seq.Date(
  from = floor_date(min(central_data$date_onset, na.rm=T),   "week", week_start = 1), # monday before first case
  to   = ceiling_date(max(central_data$date_onset, na.rm=T), "week", week_start = 1), # monday after last case
  by   = "week")

Décortiquons le code plutôt déconcertant ci-dessus :

• La valeur “from” (date la plus ancienne de la séquence) est crée comme suit : la valeur minimale de la date (min() avec na.rm=TRUE) dans la colonne date_onset est introduite dans floor_date() du paquet lubridate. floor_date() défini sur “week” renvoie la date de début de la “semaine” de ce cas, étant donné que le jour de début de chaque semaine est un lundi (week_start = 1).

• De même, la valeur “to” (date de fin de la séquence) est créée en utilisant la fonction inverse ceiling_date() pour retourner le lundi aprés le dernier cas.

• L’argument “by” de seq.Date() peut étre défini sur un nombre quelconque de jours, de semaines ou de mois.

• Utilisez week_start = 7 pour les semaines de dimanche.

Comme nous utiliserons ces vecteurs de date tout au long de cette page, nous en définissons également un pour l’ensemble du foyer (ce qui précéde ne concerne que l’hôpital central).

# Séquence pour l'ensemble du foyer
weekly_breaks_all <- seq.Date(
  from = floor_date(min(linelist$date_onset, na.rm=T),   "week", week_start = 1), # monday before first case
  to   = ceiling_date(max(linelist$date_onset, na.rm=T), "week", week_start = 1), # monday after last case
  by   = "week")

Ces sorties seq.Date() peuvent étre utilisées pour créer les ruptures des cases de l’histogramme, mais aussi les ruptures pour les étiquettes de date, qui peuvent étre indépendantes des cases. Vous en saurez plus sur les étiquettes de date dans les sections suivantes.

TIP: Pour une commande ggplot() plus simple, sauvegardez à l’avance les ruptures de bacs et les ruptures d’étiquettes de dates en tant que vecteurs nommés, et fournissez simplement leurs noms à breaks =..

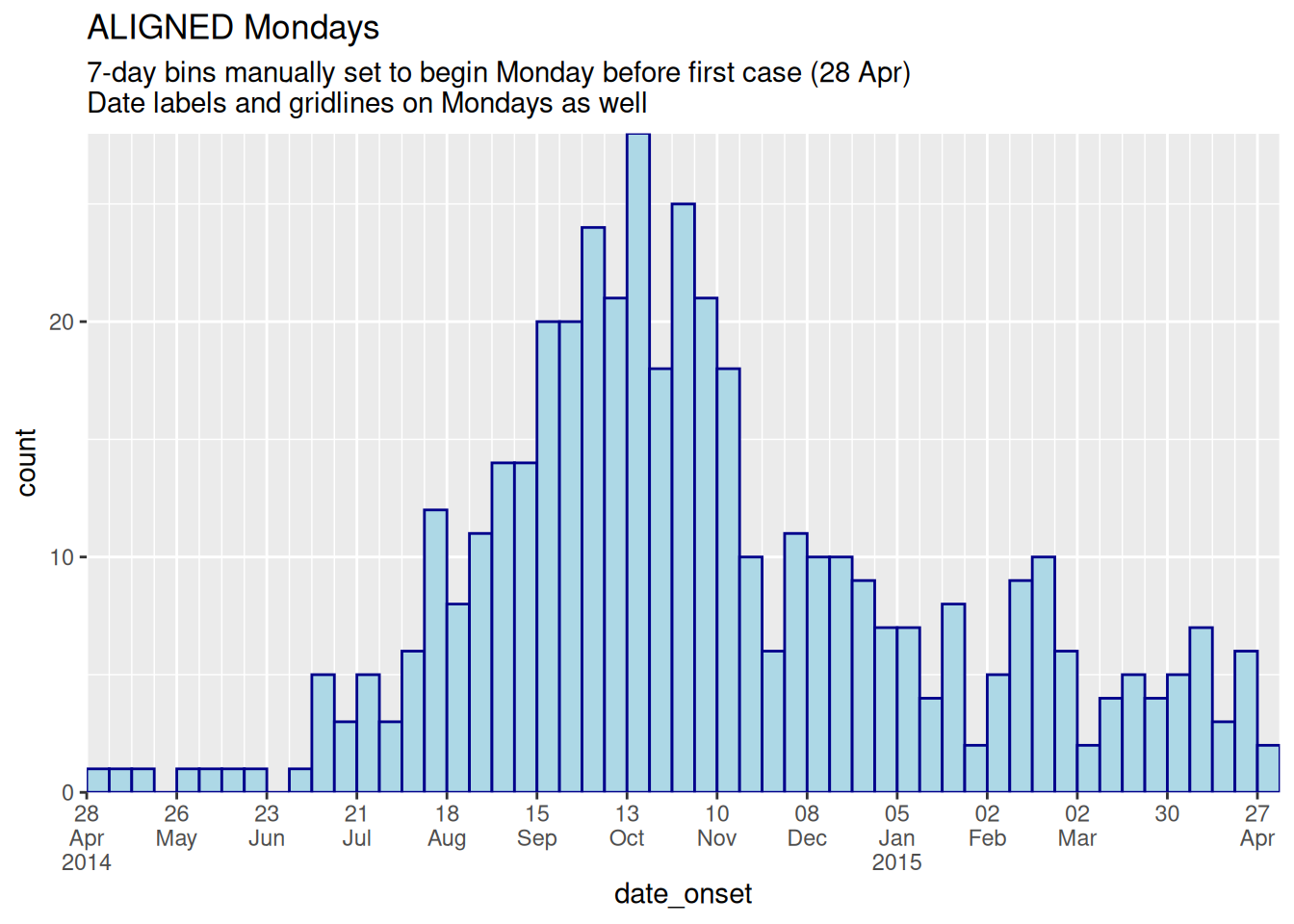

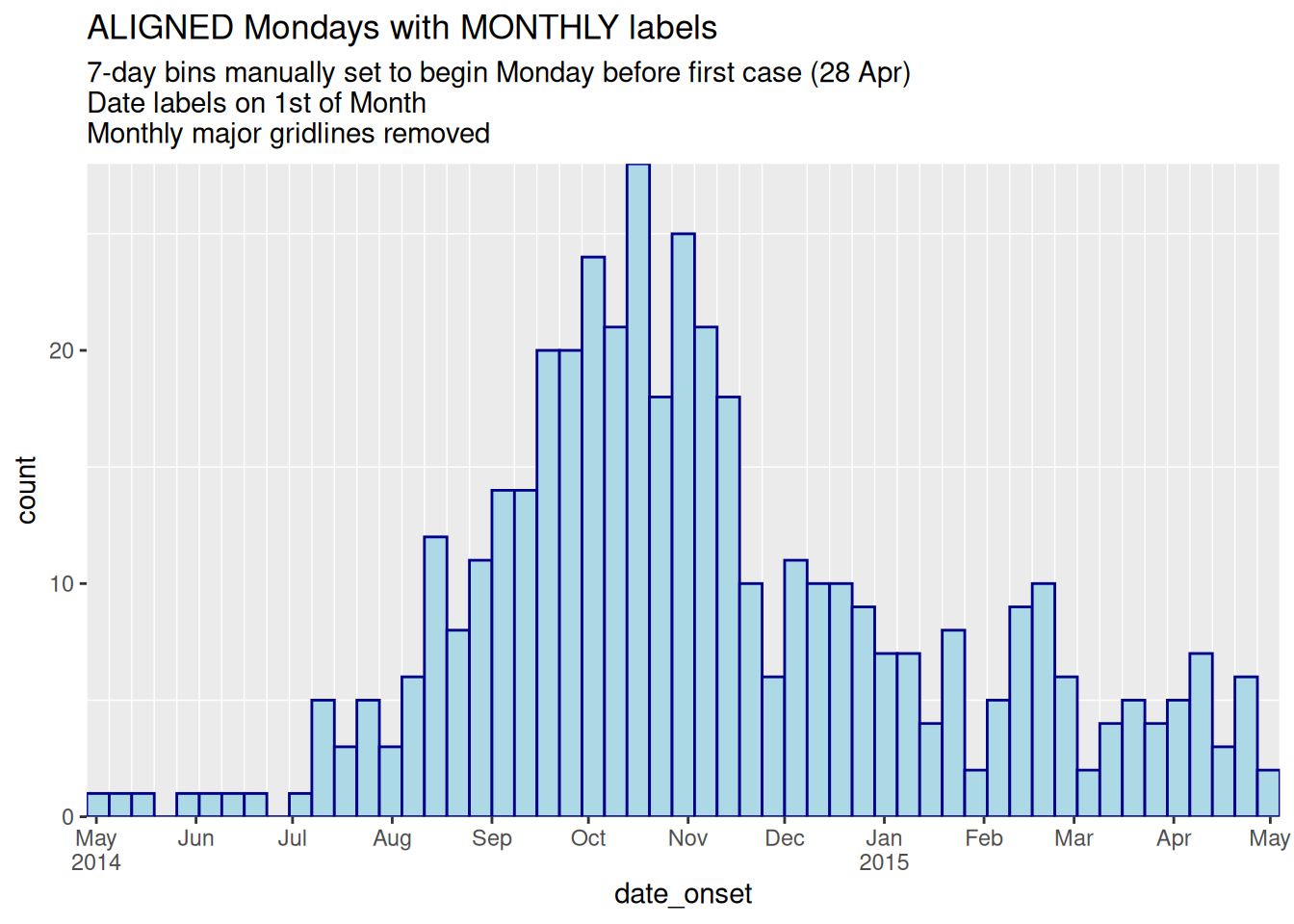

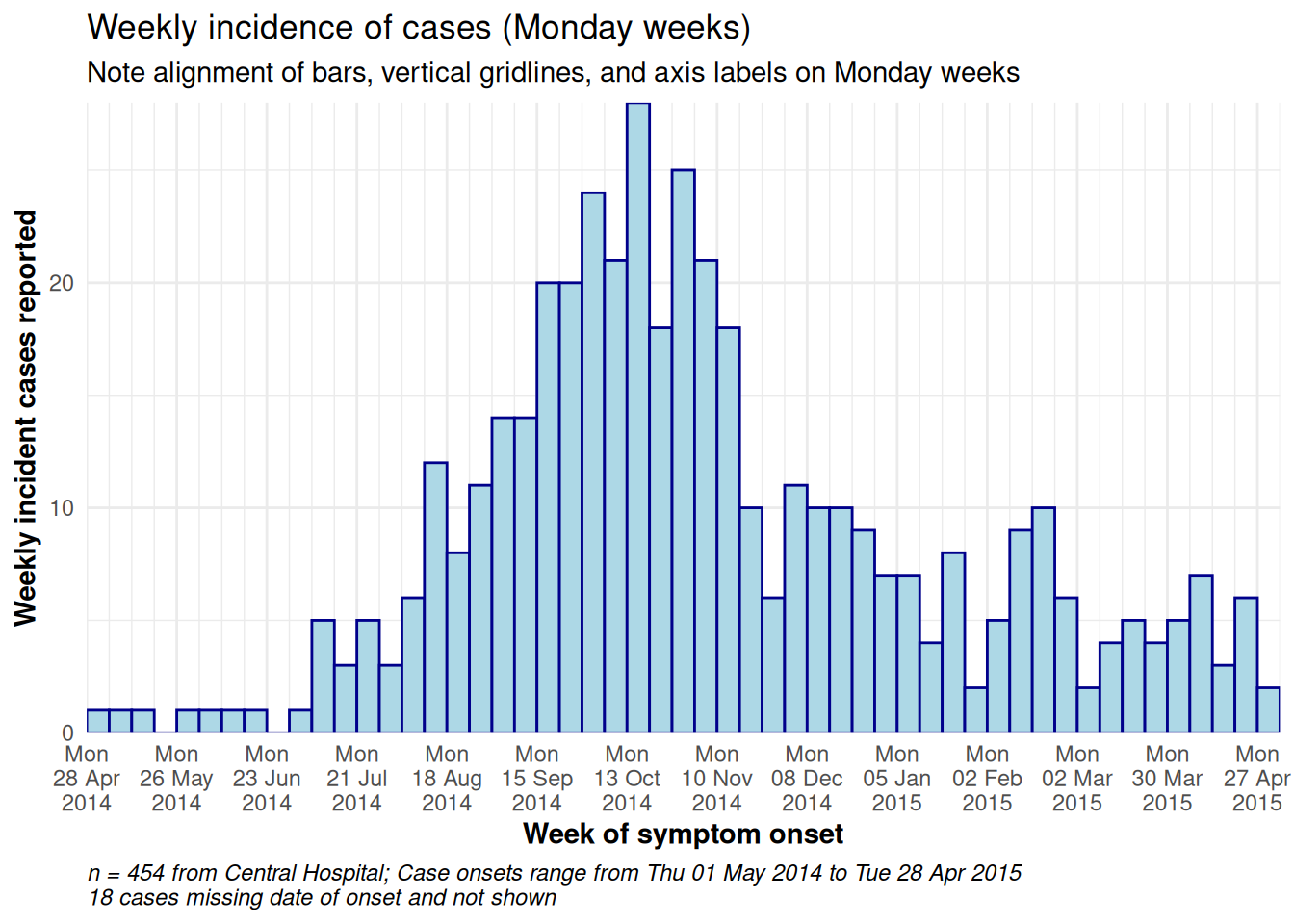

Exemple d’épicurve hebdomadaire

Vous trouverez ci-dessous un exemple de code détaillé pour produire des épicurves hebdomadaires pour les semaines du lundi, avec des barres alignées, des étiquettes de date et des lignes de grille verticales. Cette section est destinée à l’utilisateur qui a besoin de code rapidement. Pour comprendre en profondeur chaque aspect (thèmes, étiquettes de date, etc.), passez aux sections suivantes. A noter :

• Les cassures de l’histogramme sont définies avec seq.Date() comme expliqué ci-dessus pour commencer le lundi avant le premier cas et pour finir le lundi aprés le dernier cas.

• L’intervalle des étiquettes de date est spécifié par date_breaks = dans scale_x_date().

• L’intervalle des petites lignes verticales entre les étiquettes de date est spécifié par date_minor_breaks =.

• Nous utilisons closed = "left" dans le geom_histogram() pour nous assurer que les dates sont comptées dans les bonnes bins.

• expand = c(0,0) dans les échelles x et y supprime l’espace excédentaire de chaque côte des axes, ce qui garantit également que les étiquettes de date commencent à partir de la premiére barre.

# ALIGNEMENT TOTAL DE LA SEMAINE DU LUNDI
#############################
# définir la séquence des pauses hebdomadaires
weekly_breaks_central <- seq.Date(
      from = floor_date(min(central_data$date_onset, na.rm=T),   "week", week_start = 1), # Monday before first case
      to   = ceiling_date(max(central_data$date_onset, na.rm=T), "week", week_start = 1), # Monday after last case
      by   = "week")    # bins are 7-days


ggplot(data = central_data %>% drop_na(date_onset)) +

  # créer un histogramme : spécifier les points de rupture des bacs : commence le lundi avant le premier cas, se termine le lundi aprés le dernier cas
  geom_histogram(

    # esthétique de la mapping
    mapping = aes(x = date_onset), # colonne de date mappée sur l'axe des x

    # ruptures de la case de l'histogramme
    breaks = weekly_breaks_central, # pauses des cases de l'histogramme définies précédemment

    closed = "left",  # compter les cas à partir du début du point d'bin

    # barres
    color = "darkblue", # couleur des lignes autour des barres
    fill = "lightblue" # couleur de remplissage dans les barres
  )+

  # étiquettes de l'axe des x
  scale_x_date(
    expand            = c(0,0),           # remove excess x-axis space before and after case bars
    date_breaks       = "4 weeks",        # date labels and major vertical gridlines appear every 3 Monday weeks
    date_minor_breaks = "week", # les lignes verticales mineures apparaissent chaque lundi de semaine
    date_labels       = "%a\n%d %b\n%Y")+ # date labels format

  # Axe des y
  scale_y_continuous(
    expand = c(0,0))+ # suppression de l'espace excédentaire sur l'axe des y en dessous de 0 (alignement de l'histogramme sur l'axe des x)

  # thèmes esthétiques
  theme_minimal()+ # simplifie le fond du graphique

  theme(
    plot.caption = element_text(hjust = 0, # légende sur le côte gauche
                                face = "italic"), # légende en italique
    axis.title = element_text(face = "bold"))+ # titres des axes en gras

  # étiquettes incluant une légende dynamique
  labs(
    title    = "Weekly incidence of cases (Monday weeks)",
    subtitle = "Note alignment of bars, vertical gridlines, and axis labels on Monday weeks",
    x        = "Week of symptom onset",
    y        = "Weekly incident cases reported",
    caption  = stringr::str_glue("n = {nrow(central_data)} from Central Hospital; Case onsets range from {format(min(central_data$date_onset, na.rm=T), format = '%a %d %b %Y')} to {format(max(central_data$date_onset, na.rm=T), format = '%a %d %b %Y')}\n{nrow(central_data %>% filter(is.na(date_onset)))} cases missing date of onset and not shown"))

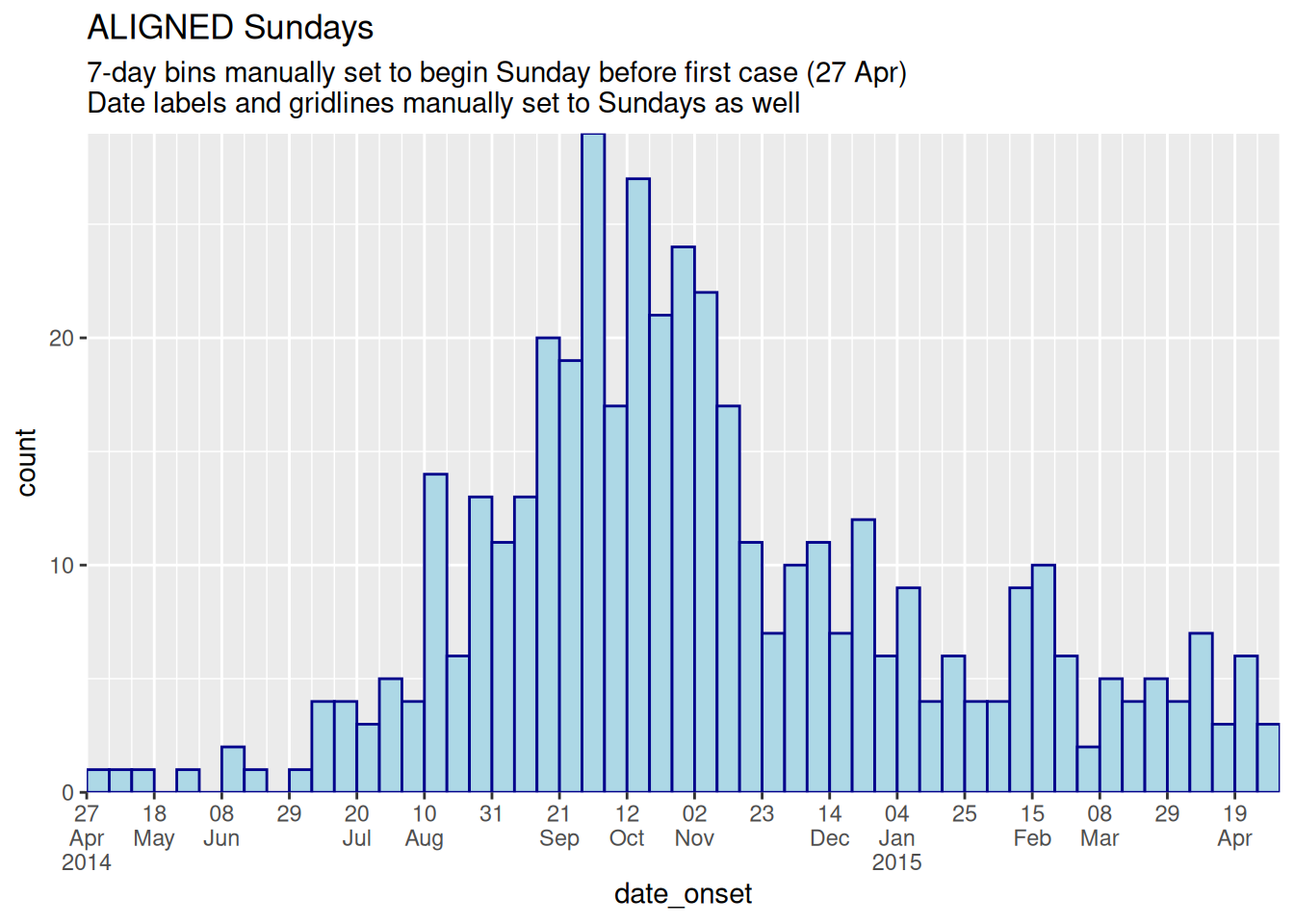

Semaines de dimanche

Pour obtenir le graphique ci-dessus pour les semaines de dimanche, quelques modifications sont nécessaires, car les date_breaks = "weeks" ne fonctionnent que pour les semaines de lundi.

• Les points de rupture des bins de l’histogramme doivent étre fixés au dimanche (week_start = 7)

• Dans scale_x_date(), les ruptures de date similaires doivent étre fournies à breaks = et minor_breaks = pour s’assurer que les étiquettes de date et les lignes de grille verticales s’alignent sur les dimanches.

Par exemple, la commande scale_x_date() pour les semaines du dimanche pourrait ressembler à ceci :

scale_x_date(
    expand = c(0,0),

    # spécifie l'intervalle des étiquettes de date et des principales lignes de grille verticales
    breaks = seq.Date(
      from = floor_date(min(central_data$date_onset, na.rm=T),   "week", week_start = 7), # Sunday before first case
      to   = ceiling_date(max(central_data$date_onset, na.rm=T), "week", week_start = 7), # Sunday after last case
      by   = "4 weeks"),

    # spécifier l'intervalle de la ligne de grille verticale mineure
    minor_breaks = seq.Date(
      from = floor_date(min(central_data$date_onset, na.rm=T),   "week", week_start = 7), # Sunday before first case
      to   = ceiling_date(max(central_data$date_onset, na.rm=T), "week", week_start = 7), # Sunday after last case
      by   = "week"),

                                      # Jour, au-dessus abréviation du mois, au-dessus
                                      # année à 2 chiffres

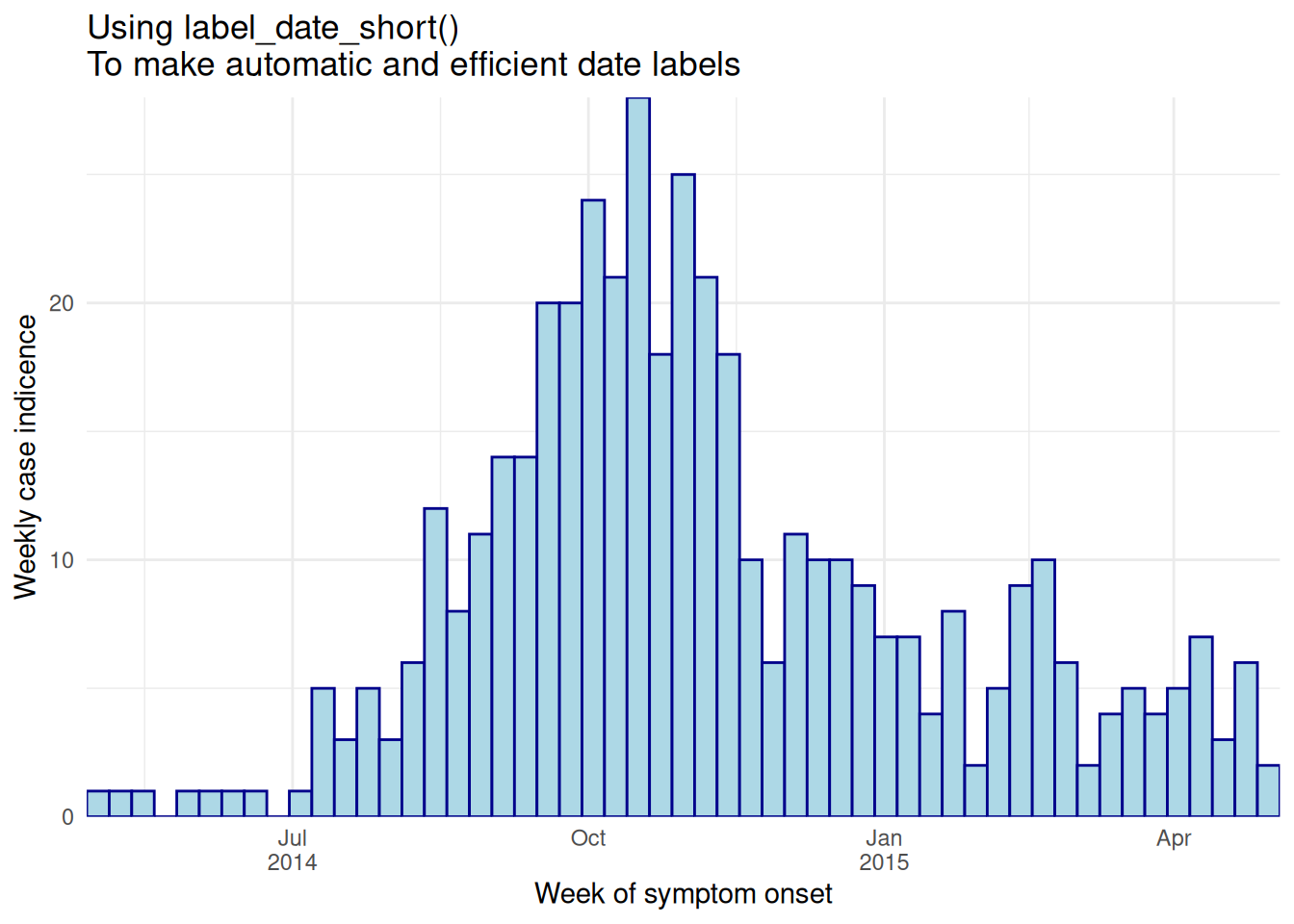

    label = scales::label_date_short()) # automatic label formatting

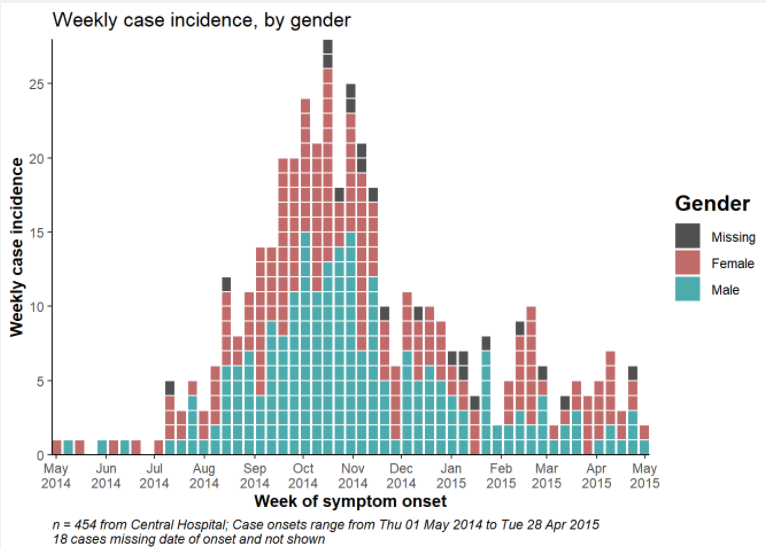

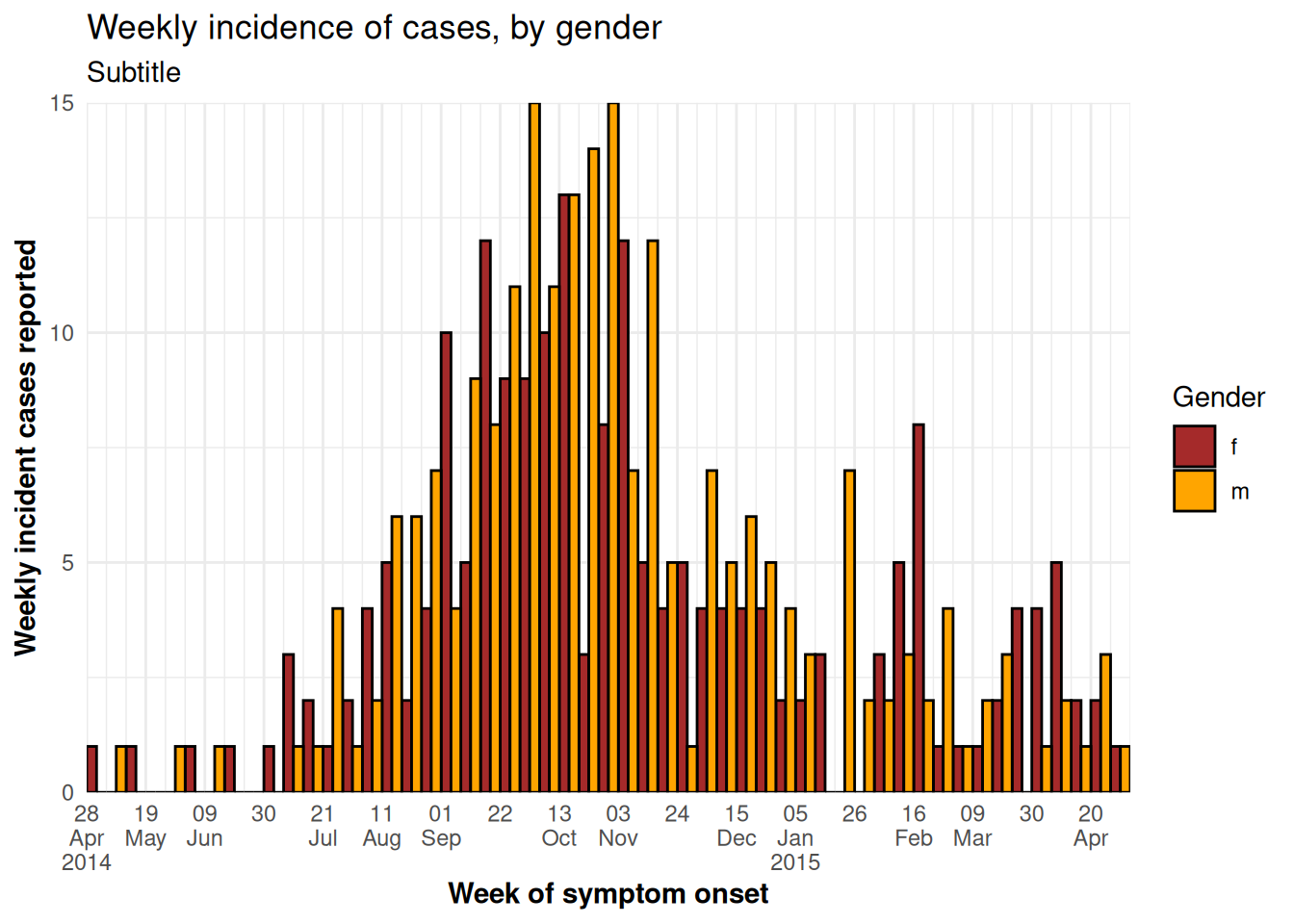

Grouper/colorer par valeur

Les barres de l’histogramme peuvent étre colorées par groupe et “empilées”. Pour désigner la colonne de regroupement, effectuez les modifications suivantes. Voir la page ggplot basics pour plus de détails.

• Dans le mappage esthétique de l’histogramme aes(), mettez en correspondance le nom de la colonne avec les arguments group = et fill =.

• Supprimez tout argument fill = à l’extérieur de aes(), car il remplacera celui qui se trouve à l’intérieur.

• Les arguments inside de aes() s’appliqueront par groupe, alors que les arguments outside s’appliqueront à toutes les barres (par exemple, vous pouvez toujours vouloir color = à l’extérieur, pour que chaque barre ait la même bordure).

Voici à quoi ressemblerait la commande aes() pour grouper et colorer les barres par sexe :

aes(x = date_onset, group = gender, fill = gender)

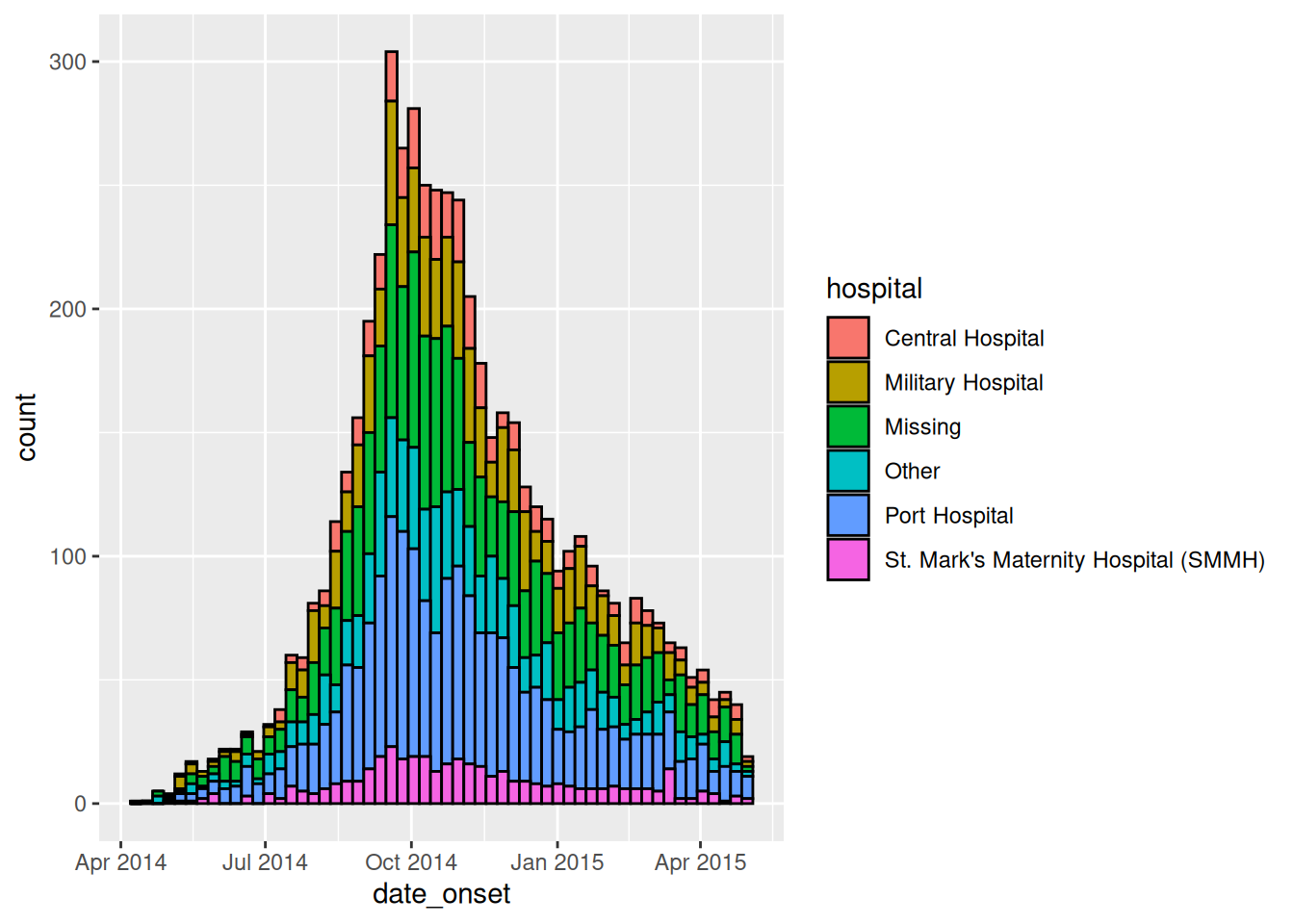

Le voici appliqué :

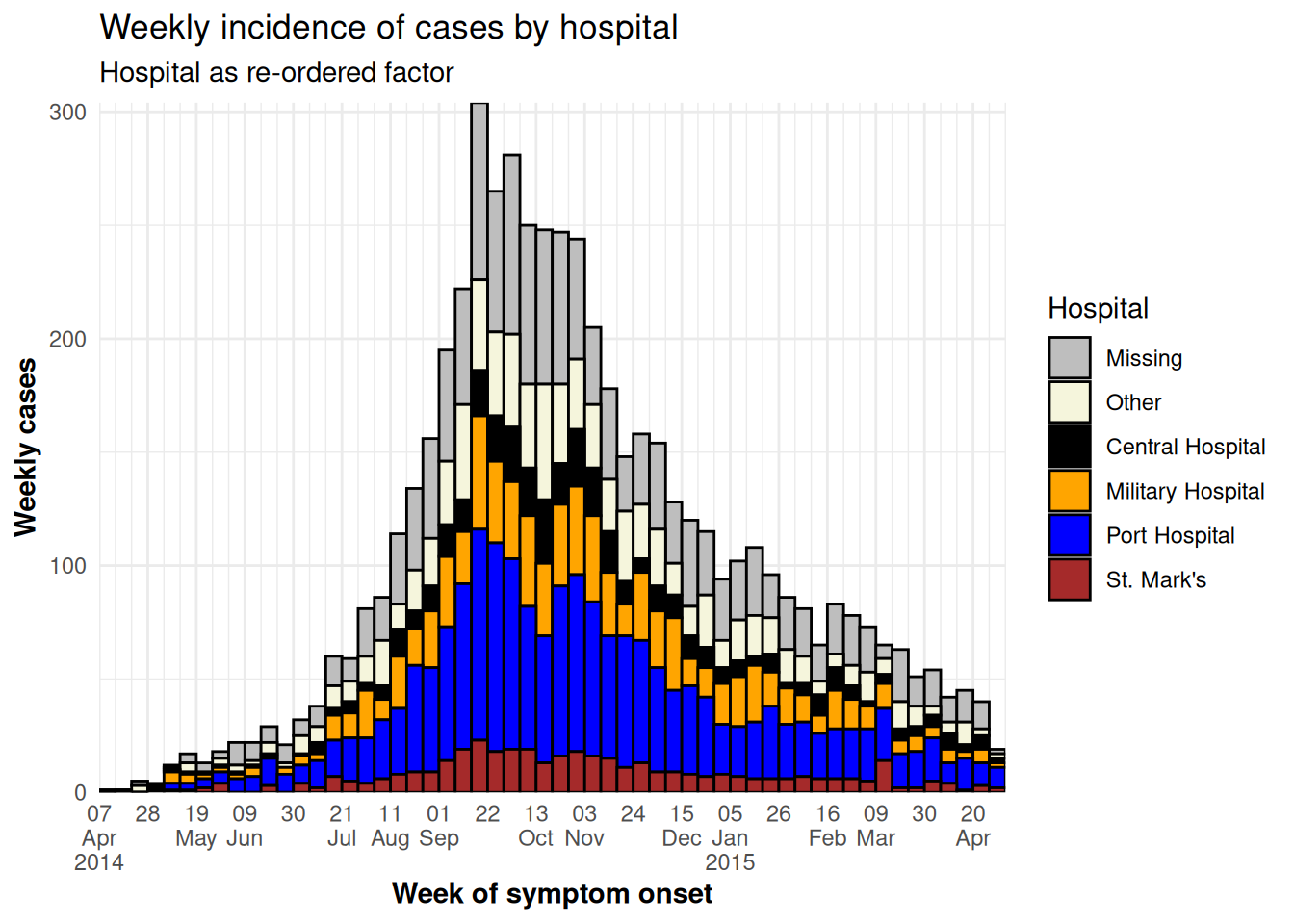

ggplot(data = linelist %>% drop_na(date_onset)) + # commencer avec linelist (many hospitals)

  # faire un histogramme : spécifier les points de rupture de la benne : commence le lundi avant le premier cas, se termine le lundi aprés le dernier cas
  geom_histogram(
    mapping = aes(
      x = date_onset,
      group = hospital, # définir les données pour qu'elles soient groupées par hôpital
      fill = hospital), # remplissage des barres (couleur intérieure) par hôpital

    # les pauses sont les semaines de lundi
    breaks = weekly_breaks_all, # séquence de pauses hebdomadaires du lundi pour toute l'épidémie, définie dans le code précédent

    closed = "left", # Compter les cas à partir du début du point d'arrêt

    # Couleur autour des barres
    color = "black")

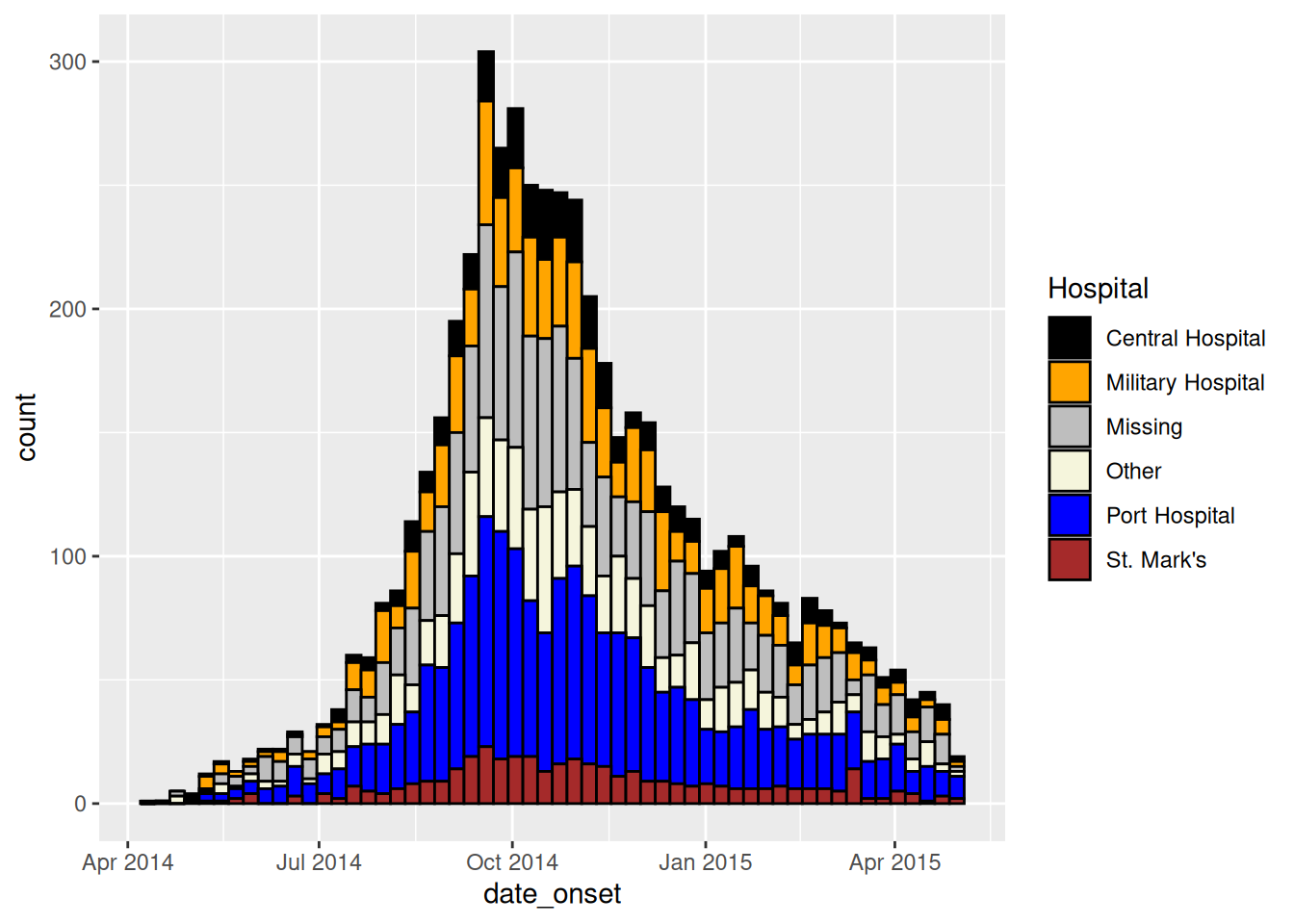

Ajuster les couleurs

• Pour manuellement régler le remplissage pour chaque groupe, utilisez scale_fill_manual() (note : scale_color_manual() est différent !).
  • Utilisez l’argument values = pour appliquer un vecteur de couleurs.

  • Utilisez na.value = pour spécifier une couleur pour les valeurs NA.

  • Utilisez l’argument labels = pour changer le texte des éléments de la légende. Pour étre sur, fournissez un vecteur nommé comme c("old" = "new", "old" = "new") ou ajustez les valeurs dans les données elles-mêmes.

  • Utilisez name = pour donner un titre correct à la légende.

• Pour plus d’informations sur les échelles et les palettes de couleurs, consultez la page sur les bases de ggplot.

ggplot(data = linelist %>% drop_na(date_onset))+ # commencer avec linelist (plusieurs hôpitaux)

  # faire un histogramme
  geom_histogram(
    mapping = aes(x = date_onset,
        group = hospital, # cas groupés par hôpital
        fill = hospital), # remplissage des barres par hôpital

    # bin breaks
    breaks = weekly_breaks_all, # séquence de bin breaks hebdomadaires du lundi, définie dans le code précédent

    closed = "left", # Compter les cas à partir du début du point d'arrêt

    # Color around bars
    color = "black")+ # couleur de la bordure de chaque barre

  # spécification manuelle des couleurs
  scale_fill_manual(
    values = c("black", "orange", "grey", "beige", "blue", "brown"),
    labels = c("St. Mark's Maternity Hospital (SMMH)" = "St. Mark's"),
    name = "Hospital") # spécifier les couleurs de remplissage ("values") - attention à l'ordre !

Ajuster l’ordre des niveaux

Le meilleur moyen d’ajuster l’ordre dans lequel les barres groupées sont empilées est de classer la colonne de groupage en tant que classe Facteur. Vous pouvez alors désigner l’ordre des niveaux de facteurs (et leurs étiquettes d’affichage). Voir la page sur facteurs ou ggplot tips pour plus de détails.

Avant de réaliser le tracé, utilisez la fonction fct_relevel() du paquet forcats pour convertir la colonne de regroupement en classe facteur et ajuster manuellement l’ordre des niveaux, comme détaillé dans la page sur les facteurs.

# charger le paquet forcats pour travailler avec les facteurs
pacman::p_load(forcats)

# définir un nouvel ensemble de données avec l'hôpital comme facteur
plot_data <- linelist %>%
  mutate(hospital = fct_relevel(hospital, c("Missing", "Other"))) # Convertir en facteur et définir "Manquant" et "Autre" comme niveaux supérieurs pour apparaétre sur le sommet de l'épicurve.

levels(plot_data$hospital) # Imprime les niveaux dans l'ordre

[1] "Missing"
[2] "Other"
[3] "Central Hospital"
[4] "Military Hospital"
[5] "Port Hospital"
[6] "St. Mark's Maternity Hospital (SMMH)"

Dans le graphique ci-dessous, les seules différences par rapport au précédent sont que la colonne hospital a été consolidée comme ci-dessus, et que nous utilisons guides() pour inverser l’ordre de la légende, de sorte que “Missing” se trouve en bas de la légende.

ggplot(plot_data %>% drop_na(date_onset)) + # Utiliser le NOUVEL ensemble de données avec les hôpitaux comme facteurs réordonnés.

  # créer un histogramme
  geom_histogram(
    mapping = aes(x = date_onset,
        group = hospital, # cas groupés par hôpital
        fill = hospital), # remplissage des barres (couleur) par hôpital

    breaks = weekly_breaks_all, # séquence de pauses hebdomadaires du lundi pour toute l'épidémie, définie en haut de la section ggplot

    closed = "left", # Compter les cas à partir du début du point d'arrêt

    color = "black")+ # couleur de la bordure autour de chaque barre

  # étiquettes de l'axe des x
  scale_x_date(
    expand            = c(0,0),           # remove excess x-axis space before and after case bars
    date_breaks       = "3 weeks",        # labels appear every 3 Monday weeks
    date_minor_breaks = "week", # les lignes verticales apparaissent tous les lundis de la semaine
    label = scales::label_date_short()) + # efficient label formatting

  # Axe des y
  scale_y_continuous(
    expand = c(0,0))+ # suppression de l'espace excédentaire sur l'axe des y en dessous de 0

  # spécification manuelle des couleurs, ! attention à l'ordre
  scale_fill_manual(
    values = c("grey", "beige", "black", "orange", "blue", "brown"),
    labels = c("St. Mark's Maternity Hospital (SMMH)" = "St. Mark's"),
    name = "Hospital")+

  # thèmes esthétiques
  theme_minimal()+ # simplifier le fond du graphique

  theme(
    plot.caption = element_text(face = "italic", # légende à gauche en italique
                                hjust = 0),
    axis.title = element_text(face = "bold"))+ # titres des axes en gras

  # étiquettes
  labs(
    title    = "Weekly incidence of cases by hospital",
    subtitle = "Hospital as re-ordered factor",
    x        = "Week of symptom onset",
    y        = "Weekly cases")

TIP: Pour inverser l’ordre de la légende uniquement, ajoutez cette commande ggplot2 : guides(fill = guide_legend(reverse = TRUE)).

Ajuster la légende

Pour en savoir plus sur les légendes et les échelles, consultez la page ggplot tips. Voici quelques points saillants :

• Modifiez le titre de la légende soit dans la fonction d’échelle, soit avec labs(fill = "Legend title") (si vous utilisez color = esthétique, alors utilisez labs(color = "")).

• theme(legend.title = element_blank()) pour ne pas avoir de titre de légende

• theme(legend.position = "top") (“bottom”, “left”, “right”, ou “none” pour supprimer la légende)
• theme(legend.direction = "horizontal") légende horizontale
• guides(fill = guide_legend(reverse = TRUE)) pour inverser l’ordre de la légende

Barres côte à côte

L’affichage côte à côte des barres de groupe (par opposition à l’empilement) est spécifié dans geom_histogram() avec position = "dodge" placé en dehors de aes().

S’il y a plus de deux groupes de valeurs, ceux-ci peuvent devenir difficiles à lire. Envisagez plutôt d’utiliser un graphique à facettes (petits multiples). Pour améliorer la lisibilité dans cet exemple, les valeurs de sexe manquantes sont supprimées.

ggplot(central_data %>% drop_na(gender, date_onset))+ # Commencez par les cas de l'hôpital central en supprimant les valeurs manquantes pour le sexe.
    geom_histogram(
        mapping = aes(
          x = date_onset,
          group = gender, # cas groupés par sexe
          fill = gender), # barres remplies par sexe

        # histogramme bin breaks
        breaks = weekly_breaks_central, # séquence de dates hebdomadaires pour le foyer central - définie en haut de la section ggplot

        closed = "left",          # count cases from start of breakpoint

        color = "black", # couleur du bord des barres

        position = "dodge")+ # barres SIDE-BY-SIDE


  # Les étiquettes sur l'axe des x
  scale_x_date(expand            = c(0,0),          # remove excess x-axis space below and after case bars
               date_breaks       = "3 weeks",       # labels appear every 3 Monday weeks
               date_minor_breaks = "week",          # vertical lines appear every Monday week
               label = scales::label_date_short())+ # efficient date labels

  # Axe des y
  scale_y_continuous(expand = c(0,0))+ # supprime l'espace excédentaire sur l'axe des y entre le bas des barres et les étiquettes

  #échelle des couleurs et des étiquettes de légende
  scale_fill_manual(values = c("brown", "orange"), # spécifie les couleurs de remplissage ("values") - attention à l'ordre !
                    na.value = "grey" )+

  # thèmes esthétiques
  theme_minimal()+ # un ensemble de thèmes pour simplifier le graphe
  theme(plot.caption = element_text(face = "italic", hjust = 0), # légende à gauche en italique
        axis.title = element_text(face = "bold"))+ # titres des axes en gras

  # étiquettes
  labs(title    = "Weekly incidence of cases, by gender",
       subtitle = "Subtitle",
       fill     = "Gender",                                      # provide new title for legend
       x        = "Week of symptom onset",
       y        = "Weekly incident cases reported")

Limites de l’axe

Il existe deux façons de limiter l’étendue des valeurs des axes.

Généralement, la méthode préférée est d’utiliser la commande coord_cartesian(), qui accepte xlim = c(min, max) et ylim = c(min, max) (où vous fournissez les valeurs min et max). Ceci agit comme un “zoom” sans réellement supprimer de données, ce qui est important pour les statistiques et les mesures sommaires.

Alternativement, vous pouvez définir les valeurs maximales et minimales de la date en utilisant limits = c() dans scale_x_date(). Par exemple :

scale_x_date(limits = c(as.Date("2014-04-01"), NA)) # définit une date minimum mais laisse la date maximum ouverte.

Si vous souhaitez que l’axe des abscisses s’tende jusqu’é une date spécifique (par exemple, la date du jour), même si aucun nouveau cas n’a été signalé, vous pouvez utiliser :

scale_x_date(limits = c(NA, Sys.Date())) # ensures date axis will extend until current date

DANGER: Soyez prudent en fixant les ruptures d’échelle ou les limites de l’axe des y (par exemple, 0 à 30 par 5 : seq(0, 30, 5)). De tels nombres statiques peuvent couper votre tracé trop court si les données changent pour dépasser la limite !.

Libellés des axes de date / lignes de grille

TIP: Rappelez-vous que les étiquettes de l’axe des dates sont indépendantes de l’agrégation des données en barres, mais visuellement, il peut étre important d’aligner les bacs, les étiquettes de date et les lignes de grille verticales.

Pour modifier les étiquettes de date et les lignes de grille, utilisez scale_x_date() de l’une de ces façons :

• Si vos bins d’histogramme sont des jours, lundi des semaines, des mois ou des années :
  • Utilisez date_breaks = pour spécifier l’intervalle des étiquettes et des lignes de grille principales (par exemple “jour”, “semaine”, “3 semaines”, “mois” ou “année”).
  • Utilisez date_minor_breaks = pour spécifier l’intervalle des lignes verticales mineures (entre les étiquettes de date)

  • Ajoutez expand = c(0,0) pour que les étiquettes commencent à la premiére barre.

  • Utilisez date_labels = pour spécifier le format des étiquettes de date avec la syntaxe strptime - voir la page Dates pour des conseils (e.g. utilisez \n pour une nouvelle ligne).

  • Si les cases de votre histogramme sont des semaines de dimanche :

  • Utilisez breaks = et minor_breaks = en fournissant une séquence de ruptures de date pour chacun d’entre eux.
  • Vous pouvez toujours utiliser date_labels = et expand = pour le formatage comme décrit ci-dessus.

Quelques notes :

• Voir la section ggplot d’ouverture pour des instructions sur la façon de créer une séquence de dates en utilisant seq.Date().

• Voir cette page ou la page travailler avec des dates pour des conseils sur la création d’étiquettes de date.

Démonstrations

Vous trouverez ci-dessous une démonstration de tracés où les bacs et les étiquettes/grilles sont alignés et non alignés :

# Bacs de 7 jours + étiquettes du lundi
#############################
ggplot(central_data %>% drop_na(date_onset)) +
  geom_histogram(
    mapping = aes(x = date_onset),
    binwidth = 7, # bins de 7 jours avec début au premier cas
    color = "darkblue",
    fill = "lightblue") +

  scale_x_date(
    expand = c(0,0), # supprime l'espace excédentaire sur l'axe des x en dessous et aprés les barres de cas
    date_breaks = "3 weeks", # Lundi toutes les 3 semaines
    date_minor_breaks = "week", # lundi semaines
    label = scales::label_date_short())+ # format des étiquettes automatique

  scale_y_continuous(
    expand = c(0,0))+ # suppression de l'espace excédentaire sous l'axe des x, mise à plat

  labs(
    title = "MISALIGNED",
    subtitle = "! CAUTION: 7-day bars start Thursdays at first case\nDate labels and gridlines on Mondays\nNote how ticks don't align with bars")



# Tranches de 7 jours + Mois
#####################
ggplot(central_data %>% drop_na(date_onset)) +
  geom_histogram(
    mapping = aes(x = date_onset),
    binwidth = 7,
    color = "darkblue",
    fill = "lightblue") +

  scale_x_date(
    expand = c(0,0), # supprime l'espace excédentaire de l'axe des x sous et aprés les barres de cas
    date_breaks = "months", # 1er du mois
    date_minor_breaks = "week", # semaines de lundi
    label = scales::label_date_short())+ # format des étiquettes automatique

  scale_y_continuous(
    expand = c(0,0))+                 # remove excess space under x-axis, make flush

  labs(
    title = "MISALIGNED",
    subtitle = "! CAUTION: 7-day bars start Thursdays with first case\nMajor gridlines and date labels at 1st of each month\nMinor gridlines weekly on Mondays\nNote uneven spacing of some gridlines and ticks unaligned with bars")


# ALIGNEMENT TOTAL DU LUNDI : spécifier que les pauses manuelles sont des lundis
#################################################################
ggplot(central_data %>% drop_na(date_onset)) +
  geom_histogram(
    mapping = aes(x = date_onset),

    # les ruptures d'histogramme sont fixées à 7 jours commençant le lundi avant le premier cas
    breaks = weekly_breaks_central, # défini plus tôt dans cette page

    closed = "left",                   # count cases from start of breakpoint

    color = "darkblue",

    fill = "lightblue") +

  scale_x_date(
    expand = c(0,0), # supprime l'espace excédentaire sur l'axe x en dessous et aprés les barres de cas
    date_breaks = "4 weeks", # Lundi toutes les 4 semaines
    date_minor_breaks = "week", # lundi semaines
    label = scales::label_date_short())+ # format des étiquettes automatique

  scale_y_continuous(
    expand = c(0,0))+ # Suppression de l'espace excédentaire sous l'axe des x, mise à plat des données

  labs(
    title = "ALIGNED Mondays",
    subtitle = "7-day bins manually set to begin Monday before first case (28 Apr)\nDate labels and gridlines on Mondays as well")


# ALIGNEMENT TOTAL DES LUNDIS AVEC LES étiQUETTES DE MOIS :
############################################
ggplot(central_data %>% drop_na(date_onset)) +
  geom_histogram(
    mapping = aes(x = date_onset),

    # ruptures d'histogramme fixées à 7 jours commençant le lundi avant le premier cas
    breaks = weekly_breaks_central, # défini plus tôt dans cette page

    closed = "left",                   # count cases from start of breakpoint

    color = "darkblue",

    fill = "lightblue") +

  scale_x_date(
    expand = c(0,0), # supprime l'espace excédentaire sur l'axe x en dessous et aprés les barres de cas
    date_breaks = "months", # Lundi toutes les 4 semaines
    date_minor_breaks = "week", # lundi semaines
    label = scales::label_date_short())+ # format des étiquettes automatique

  scale_y_continuous(
    expand = c(0,0))+ # suppression de l'espace excédentaire sous l'axe des x, mise à plat

  theme(panel.grid.major = element_blank())+ # Suppression des lignes de grille principales (tombent le 1er du mois)

  labs(
    title = "ALIGNED Mondays with MONTHLY labels",
    subtitle = "7-day bins manually set to begin Monday before first case (28 Apr)\nDate labels on 1st of Month\nMonthly major gridlines removed")


# ALIGNEMENT TOTAL DU DIMANCHE : spécifier les ruptures manuelles des bacs ET les étiquettes pour les dimanches
############################################################################
ggplot(central_data %>% drop_na(date_onset)) +
  geom_histogram(
    mapping = aes(x = date_onset),

    # ruptures d'histogramme fixées à 7 jours commençant le dimanche avant le premier cas
    breaks = seq.Date(from = floor_date(min(central_data$date_onset, na.rm=T),   "week", week_start = 7),
                      to   = ceiling_date(max(central_data$date_onset, na.rm=T), "week", week_start = 7),
                      by   = "7 days"),

    closed = "left",                    # count cases from start of breakpoint

    color = "darkblue",

    fill = "lightblue") +

  scale_x_date(
    expand = c(0,0),
    # les ruptures de l'étiquette de date et les principales lignes de la grille sont fixées à toutes les 3 semaines, en commençant le dimanche avant le premier cas.
    breaks = seq.Date(from = floor_date(min(central_data$date_onset, na.rm=T),   "week", week_start = 7),
                      to   = ceiling_date(max(central_data$date_onset, na.rm=T), "week", week_start = 7),
                      by   = "3 weeks"),

    # grilles mineures fixées à la semaine commençant le dimanche avant le premier cas
    minor_breaks = seq.Date(from = floor_date(min(central_data$date_onset, na.rm=T),   "week", week_start = 7),
                            to   = ceiling_date(max(central_data$date_onset, na.rm=T), "week", week_start = 7),
                            by   = "7 days"),

    label = scales::label_date_short())+ # format des étiquettes automatique

  scale_y_continuous(
    expand = c(0,0))+ # suppression de l'espace excédentaire sous l'axe des x, mise à plat

  labs(title = "ALIGNED Sundays",
       subtitle = "7-day bins manually set to begin Sunday before first case (27 Apr)\nDate labels and gridlines manually set to Sundays as well")

Données agrégées

Souvent, au lieu d’une liste de lignes, vous commencez par des comptages agrégés d’établissements, de districts, etc. Vous pouvez faire une épicurve avec ggplot() mais le code sera légérement différent. Cette section va utiliser le jeu de données count_data qui a été importé plus tôt, dans la section de préparation des données. Ce jeu de données est la linelist agrégée au nombre de jours d’hospitalisation. Les 50 premiéres lignes sont affichôes ci-dessous.

Tracer des épicentres quotidiens

Nous pouvons tracer une épicurve quotidienne à partir de ces comptes quotidiens. Voici les différences par rapport au code :

• Dans le mappage esthétique aes(), spécifiez y = comme colonne de comptage (dans ce cas, le nom de la colonne est n_cases).
• Ajoutez l’argument stat = "identity" dans geom_bar(), qui spécifie que la hauteur de la barre doit étre la valeur y =, et non le nombre de lignes comme c’est le cas par défaut.

• Ajoutez l’argument width = pour éviter les lignes blanches verticales entre les barres. Pour les données quotidiennes, fixez la valeur à 1. Pour les données de comptage hebdomadaire, fixez la valeur à 7. Pour les données de comptage mensuel, les lignes blanches sont un probléme (chaque mois a un nombre de jours différent) - envisagez de transformer votre axe des x en un facteur ordonné catégorique (mois) et utilisez `geom_col()``.

ggplot(data = count_data)+
  geom_bar(
   mapping = aes(x = date_hospitalisation, y = n_cases),
   stat = "identity",
   width = 1)+                # for daily counts, set width = 1 to avoid white space between bars
  labs(
    x = "Date of report",
    y = "Number of cases",
    title = "Daily case incidence, from daily count data")

Tracer les comptages hebdomadaires

Si vos données sont déjà des comptages de cas par semaine, elles peuvent ressembler à cet ensemble de données (appelé count_data_weekly) :

Les 50 premiéres lignes de count_data_weekly sont affichées ci-dessous. Vous pouvez voir que les comptes ont été agrégés en semaines. Chaque semaine est affichée par le premier jour de la semaine (lundi par défaut).

Maintenant, tracez le graphique de façon à ce que x = la colonne epiweek. N’oubliez pas d’ajouter y = la colonne des comptes à la mapping esthétique, et ajoutez stat = "identity" comme expliqué ci-dessus.

ggplot(data = count_data_weekly)+

  geom_bar(
    mapping = aes(
      x = epiweek, # l'axe des x est l'epiweek (en tant que classe Date)
      y = n_cases_weekly, # l'axe des y est la hauteur du nombre de cas hebdomadaires
      group = hospital, # nous regroupons les barres et les couleurs par hôpital
      fill = hospital),
    stat = "identity")+ # ceci est également nécessaire lorsque l'on trace des données de comptage

  # étiquettes pour l'axe des x
  scale_x_date(
    date_breaks = "2 months", # étiquettes tous les 2 mois
    date_minor_breaks = "1 month", # grilles tous les mois
    label = scales::label_date_short())+ # format des étiquettes automatique

  # Choisissez la palette de couleurs (utilise le paquet RColorBrewer)
  scale_fill_brewer(palette = "Pastel2")+

  theme_minimal()+

  labs(
    x = "Week of onset",
    y = "Weekly case incidence",
    fill = "Hospital",
    title = "Weekly case incidence, from aggregated count data by hospital")

Moyennes mobiles

Voir la page sur les Moyennes mobiles pour une description détaillée et plusieurs options. Vous trouverez ci-dessous une option pour calculer des moyennes mobiles avec le package slider. Dans cette approche, la moyenne mobile est calculée dans l’ensemble de données avant le tracé :

1. Regroupez les données en comptes si nécessaire (quotidien, hebdomadaire, etc.) (voir la page sur groupage des données).

2. créez une nouvelle colonne pour contenir la moyenne mobile, créée avec slide_index() du paquet slider.

3. Tracez la moyenne mobile comme une geom_line() au-dessus (aprés) l’histogramme épicurvien

Voir l’utile vignette pour le paquet slider

# charger le paquet
pacman::p_load(slider) # slider utilisé pour calculer les moyennes mobiles

# créer un jeu de données de comptages quotidiens et de moyennes mobiles sur 7 jours
#######################################################
ll_counts_7day <- linelist %>% # commencer avec linelist

  ## compter les cas par date
  count(date_onset, name = "new_cases") %>% # nommer une nouvelle colonne avec les comptages comme "new_cases".
  drop_na(date_onset) %>% # supprime les cas dont la date_onset est manquante

  ## calculer le nombre moyen de cas dans la fenétre de 7 jours
  mutate(
    avg_7day = slider::slide_index( # créer une nouvelle colonne
      new_cases, # calcul basé sur la valeur de la colonne new_cases
      .i = date_onset, # l'index est la colonne date_onset, donc les dates non présentes sont incluses dans la fenétre
      .f = ~mean(.x, na.rm = TRUE), # La fonction est mean() avec les valeurs manquantes supprimées.
      .before = 6, # la fenétre est le jour et les 6 jours précédents
      .complete = FALSE), # doit étre FALSE pour que unlist() fonctionne à l'étape suivante
    avg_7day = unlist(avg_7day)) # convertit la liste des classes en classes numériques


# tracer
######
ggplot(data = ll_counts_7day) + # commencer avec le nouvel ensemble de données défini ci-dessus
    geom_bar( # crée un histogramme épicurve
      mapping = aes(
        x = date_onset, # colonne de date comme axe des x
        y = new_cases), # la hauteur est le nombre de nouveaux cas quotidiens
        stat = "identity", # la hauteur est la valeur y
        fill="#92a8d1", # couleur froide pour les barres
        colour = "#92a8d1", # même couleur pour la bordure des barres
        )+
    geom_line( # créer une ligne pour la moyenne mobile
      mapping = aes(
        x = date_onset, # colonne de date pour l'axe des x
        y = avg_7day, # valeur y définie dans la colonne de la moyenne mobile
        lty = "7-day \nrolling avg"), # nom de la ligne dans la légende
      color="red", # couleur de la ligne
      linewidth = 1) + # largeur de la ligne
    scale_x_date( # échelle de date
      date_breaks = "1 month",
      label = scales::label_date_short(), # format des étiquettes automatique
      expand = c(0,0)) +
    scale_y_continuous( # échelle de l'axe des y
      expand = c(0,0),
      limits = c(0, NA)) +
    labs(
      x="",
      y ="Number of confirmed cases",
      fill = "Legend")+
    theme_minimal()+
    theme(legend.title = element_blank()) # supprime le titre de la légende

Facettes/petits-multiples

Comme pour les autres ggplots, vous pouvez créer des graphiques à facettes (“petits multiples”). Comme expliqué dans la page ggplot tips de ce manuel, vous pouvez utiliser soit facet_wrap() soit facet_grid(). Ici, nous faisons une démonstration avec facet_wrap(). Pour les épicurves, facet_wrap() est typiquement plus facile car il est probable que vous n’ayez besoin de faire une facette que sur une seule colonne.

La syntaxe générale est facet_wrap(rows ~ cols), où à gauche du tilde (~) est le nom d’une colonne à répartir sur les “rows” du graphique à facettes, et à droite du tilde est le nom d’une colonne à répartir sur les “columns” du graphique à facettes. Plus simplement, il suffit d’utiliser un seul nom de colonne, à droite du tilde : facet_wrap(~age_cat).

Axes libres
Vous devrez décider si les échelles des axes pour chaque facette sont “fixées” aux mêmes dimensions (par défaut), ou “libres” (ce qui signifie qu’elles changeront en fonction des données de la facette). Faites-le avec l’argument scales = dans facet_wrap() en spécifiant “free_x” ou “free_y”, ou “free”.

Nombre de cols et de rangs de facettes
Cela peut étre spécifié avec ncol = et nrow = dans facet_wrap().

Ordre des facettes
Pour changer l’ordre d’apparition, changez l’ordre sous-jacent des niveaux de la colonne de facteurs utilisée pour créer les facettes.

esthétique
La taille et le visage de la police, la couleur de la bande, etc. peuvent étre modifiés par theme() avec des arguments comme :

• strip.text = element_text() (taille, couleur, face, angle…)
• strip.background = element_rect() (par exemple element_rect(fill=“grey”))

• strip.position = (position de la bande “bas”, “haut”, “gauche” ou “droite”)

Libellés des bandes
Les étiquettes des graphiques à facettes peuvent étre modifiées par les “étiquettes” de la colonne comme facteur, ou par l’utilisation d’un “labeller”.

Faites une étiquette comme celle-ci, en utilisant la fonction as_labeller() de ggplot2. Puis fournissez l’étiqueteuse à l’argument labeller = de facet_wrap() comme indiqué ci-dessous.

my_labels <- as_labeller(c(
     "0-4"   = "Ages 0-4",
     "5-9"   = "Ages 5-9",
     "10-14" = "Ages 10-14",
     "15-19" = "Ages 15-19",
     "20-29" = "Ages 20-29",
     "30-49" = "Ages 30-49",
     "50-69" = "Ages 50-69",
     "70+"   = "Over age 70"))

Un exemple de graphique à facettes - facetté par la colonne age_cat.

# faire le graphe
###########
ggplot(central_data %>% drop_na(date_onset)) +

  geom_histogram(
    mapping = aes(
      x = date_onset,
      group = age_cat,
      fill = age_cat), # les arguments à l'intérieur de aes() s'appliquent par groupe

    color = "black", # les arguments hors aes() s'appliquent à toutes les données

    # ruptures d'histogramme
    breaks = weekly_breaks_central, # pre-defined date vector (see earlier in this page)
    closed = "left" # count cases from start of breakpoint
    )+

  # Les étiquettes sur l'axe des x
  scale_x_date(
    expand            = c(0,0),          # remove excess x-axis space below and after case bars
    date_breaks       = "2 months",      # labels appear every 2 months
    date_minor_breaks = "1 month", # les lignes verticales apparaissent tous les 1 mois
    label = scales::label_date_short())+ # format des étiquettes automatique

  # Axe des y
  scale_y_continuous(expand = c(0,0))+ # supprime l'espace excédentaire sur l'axe des y entre le bas des barres et les étiquettes

  # thèmes esthétiques
  theme_minimal()+ # un ensemble de thèmes pour simplifier le graphique
  theme(
    plot.caption = element_text(face = "italic", hjust = 0), # légende à gauche en italique
    axis.title = element_text(face = "bold"),
    legend.position = "bottom",
    strip.text = element_text(face = "bold", size = 10),
    strip.background = element_rect(fill = "grey"))+ # titres des axes en gras

  # créer des facettes
  facet_wrap(
    ~age_cat,
    ncol = 4,
    strip.position = "top",
    labeller = my_labels)+

  # étiquettes
  labs(
    title    = "Weekly incidence of cases, by age category",
    subtitle = "Subtitle",
    fill     = "Age category",                                      # provide new title for legend
    x        = "Week of symptom onset",
    y        = "Weekly incident cases reported",
    caption  = stringr::str_glue("n = {nrow(central_data)} from Central Hospital; Case onsets range from {format(min(central_data$date_onset, na.rm=T), format = '%a %d %b %Y')} to {format(max(central_data$date_onset, na.rm=T), format = '%a %d %b %Y')}\n{nrow(central_data %>% filter(is.na(date_onset)))} cases missing date of onset and not shown"))

Voir ce lien pour plus d’informations sur les étiqueteuses.

Épidémie totale dans l’arriére-plan de la facette

Pour afficher l’épidémie totale en arriére-plan de chaque facette, ajoutez la fonction gghighlight() avec des parenthôses vides au ggplot. Cette fonction provient du paquet gghighlight. Notez que le maximum de l’axe des y dans toutes les facettes est maintenant basé sur le pic de l’épidémie entiére. Il y a plus d’exemples de ce package dans la page ggplot tips.

ggplot(central_data %>% drop_na(date_onset)) +

  # Epicurves par groupe
  geom_histogram(
    mapping = aes(
      x = date_onset,
      group = age_cat,
      fill = age_cat), # les arguments à l'intérieur de aes() s'appliquent par groupe

    color = "black", # les arguments hors aes() s'appliquent à toutes les données

    # ruptures d'histogramme
    breaks = weekly_breaks_central, # pre-defined date vector (see earlier in this page)

    closed = "left", # count cases from start of breakpoint
    )+     # pre-defined date vector (see top of ggplot section)

  # ajoute une épidémie grise en arriére-plan à chaque facette
  gghighlight::gghighlight()+

  # étiquettes sur l'axe des x
  scale_x_date(
    expand            = c(0,0),          # remove excess x-axis space below and after case bars
    date_breaks       = "2 months",      # labels appear every 2 months
    date_minor_breaks = "1 month", # les lignes verticales apparaissent tous les 1 mois
    label = scales::label_date_short())+ # format des étiquettes automatique

  # Axe des y
  scale_y_continuous(expand = c(0,0))+ # supprime l'espace excédentaire de l'axe des y en dessous de 0

  # thèmes esthétiques
  theme_minimal()+ # un ensemble de thèmes pour simplifier le graphique
  theme(
    plot.caption = element_text(face = "italic", hjust = 0), # légende à gauche en italique
    axis.title = element_text(face = "bold"),
    legend.position = "bottom",
    strip.text = element_text(face = "bold", size = 10),
    strip.background = element_rect(fill = "white"))+ # titres des axes en gras

  # créer des facettes
  facet_wrap(
    ~age_cat, # chaque facette est une valeur de age_cat
    ncol = 4, # nombre de colonnes
    strip.position = "top", # position du titre/strip de la facette
    labeller = my_labels)+ # labeller définit ci-dessus

  # étiquettes
  labs(
    title    = "Weekly incidence of cases, by age category",
    subtitle = "Subtitle",
    fill     = "Age category",                                      # provide new title for legend
    x        = "Week of symptom onset",
    y        = "Weekly incident cases reported",
    caption  = stringr::str_glue("n = {nrow(central_data)} from Central Hospital; Case onsets range from {format(min(central_data$date_onset, na.rm=T), format = '%a %d %b %Y')} to {format(max(central_data$date_onset, na.rm=T), format = '%a %d %b %Y')}\n{nrow(central_data %>% filter(is.na(date_onset)))} cases missing date of onset and not shown"))

Une facette avec des données

Si vous voulez avoir une seule boîte à facettes qui contient toutes les données, dupliquez l’ensemble des données et traitez les doublons comme une seule valeur de facette. La fonction “helper” CreateAllFacet() ci-dessous peut vous aider (gràce à cet article de blog). Quand elle est exécutée, le nombre de lignes double et il y aura une nouvelle colonne appelée facet dans laquelle les lignes dupliquées auront la valeur “all”, et les lignes originales auront la valeur originale de la colonne de facettes. Il ne vous reste plus qu’à effectuer la facette sur la colonne facet.

Voici la fonction d’aide. Exécutez-la pour qu’elle soit disponible pour vous.

# définir la fonction d'aide
CreateAllFacet <- function(df, col){
     df$facet <- df[[col]]
     temp <- df
     temp$facet <- "all"
     merged <-rbind(temp, df)

     # s'assurer que la valeur de la facette est un facteur
     merged[[col]] <- as.factor(merged[[col]])

     return(merged)
}

Appliquez maintenant la fonction d’aide à l’ensemble de données, sur la colonne age_cat :

# créez un jeu de données dupliqué et avec une nouvelle colonne "facet" pour afficher "toutes" les catégories d'âge comme autre niveau de facette.
central_data2 <- CreateAllFacet(central_data, col = "age_cat") %>%

  # définir les niveaux de facteurs
  mutate(facet = factor(facet, levels = c("all", "0-4", "5-9",
                                          "10-14", "15-19", "20-29",
                                          "30-49", "50-69", "70+")))

# vérifier les niveaux
table(central_data2$facet, useNA = "always")

  all   0-4   5-9 10-14 15-19 20-29 30-49 50-69   70+  <NA>
  454    84    84    82    58    73    57     7     0     9

Les changements notables de la commande ggplot() sont les suivants :

• Les données utilisées sont maintenant central_data2 (deux fois plus de lignes, avec une nouvelle colonne “facet”).
• L’étiqueteuse devra étre mise à jour, si elle est utilisée.

• Optionnel : pour obtenir des facettes empilées verticalement : la colonne facette est déplacée vers les lignes de l’équation et remplacée à droite par “.” (facet_wrap(facet~.)), et ncol = 1. Vous pouvez aussi avoir besoin d’ajuster la largeur et la hauteur de l’image du graphique en png (voir ggsave() dans ggplot tips).

ggplot(central_data2 %>% drop_na(date_onset)) +

  # Epicurves réelles par groupe
  geom_histogram(
        mapping = aes(
          x = date_onset,
          group = age_cat,
          fill = age_cat), # les arguments à l'intérieur de aes() s'appliquent par groupe
        color = "black", # les arguments hors aes() s'appliquent à toutes les données

        # ruptures d'histogramme
        breaks = weekly_breaks_central, # vecteur de dates prédéfini (voir en haut de la section ggplot)

        closed = "left", # count cases from start of breakpoint
        )+    # pre-defined date vector (see top of ggplot section)

  # étiquettes sur l'axe des x
  scale_x_date(
    expand            = c(0,0),          # remove excess x-axis space below and after case bars
    date_breaks       = "2 months",      # labels appear every 2 months
    date_minor_breaks = "1 month", # les lignes verticales apparaissent tous les 1 mois
    label = scales::label_date_short())+ # format des étiquettes automatique

  # Axe des y
  scale_y_continuous(expand = c(0,0))+ # supprime l'espace excédentaire sur l'axe des y entre le bas des barres et les étiquettes

  # thèmes esthétiques
  theme_minimal()+ # un ensemble de thèmes pour simplifier le graphique
  theme(
    plot.caption = element_text(face = "italic", hjust = 0), # légende à gauche en italique
    axis.title = element_text(face = "bold"),
    legend.position = "bottom")+

  # créer des facettes
  facet_wrap(facet~. , # chaque parcelle est une valeur de la facette
             ncol = 1)+

  # étiquettes
  labs(title    = "Weekly incidence of cases, by age category",
       subtitle = "Subtitle",
       fill     = "Age category",                                      # provide new title for legend
       x        = "Week of symptom onset",
       y        = "Weekly incident cases reported",
       caption  = stringr::str_glue("n = {nrow(central_data)} from Central Hospital; Case onsets range from {format(min(central_data$date_onset, na.rm=T), format = '%a %d %b %Y')} to {format(max(central_data$date_onset, na.rm=T), format = '%a %d %b %Y')}\n{nrow(central_data %>% filter(is.na(date_onset)))} cases missing date of onset and not shown"))

31.3 Données provisoires

Les données les plus récentes présentées dans les épicurves doivent souvent étre marquées comme provisoires, ou sujettes à des retards de déclaration. Ceci peut étre fait en ajoutant une ligne verticale et/ou un rectangle sur un nombre de jours spécifié. Voici deux options :

1. Utilisez annotate() :
   • Pour une ligne, utilisez annotate(geom = "segment"). Fournissez x, xend, y, et yend. Ajustez la taille, le type de ligne (lty) et la couleur.

   • Pour un rectangle, utilisez annotate(geom = "rect"). Fournissez xmin/xmax/ymin/ymax. Ajustez la couleur et l’alpha.

2. Regroupez les données par statut provisoire et colorez ces barres différemment.

CAUTION: Vous pourriez essayer geom_rect() pour dessiner un rectangle, mais l’ajustement de la transparence ne fonctionne pas dans un contexte de linelist. Cette fonction superpose un rectangle pour chaque observation/rangée ! Utilisez soit un alpha trés faible (par exemple 0,01), soit une autre approche.

Utilisation de annotate()

• Dans annotate(geom = "rect"), les arguments xmin et xmax doivent recevoir des entrées de la classe Date.

• Notez que, comme ces données sont agrégées en barres hebdomadaires et que la derniére barre s’étend jusqu’au lundi suivant le dernier point de données, la région ombrée peut sembler couvrir 4 semaines.

• Voici un annotate() exemple en ligne

ggplot(central_data %>% drop_na(date_onset)) +

  # histogramme
  geom_histogram(
    mapping = aes(x = date_onset),

    breaks = weekly_breaks_central, # vecteur de date prédéfini - voir en haut de la section ggplot

    closed = "left", # count cases from start of breakpoint

    color = "darkblue",

    fill = "lightblue") +

  # échelles
  scale_y_continuous(expand = c(0,0))+
  scale_x_date(
    expand = c(0,0), # Suppression de l'espace excédentaire sur l'axe des x sous et aprés les barres de cas
    date_breaks = "1 month", # 1er du mois
    date_minor_breaks = "1 month", # 1er du mois
    label = scales::label_date_short())+ # format des étiquettes automatique

  # étiquettes et theme
  labs(
    title = "Using annotate()\nRectangle and line showing that data from last 21-days are tentative",
    x = "Week of symptom onset",
    y = "Weekly case indicence")+
  theme_minimal()+

  # ajoute un rectangle rouge semi-transparent aux données provisoires
  annotate(
    "rect",
    xmin  = as.Date(max(central_data$date_onset, na.rm = T) - 21), # note must be wrapped in as.Date()
    xmax  = as.Date(Inf),                                          # note must be wrapped in as.Date()
    ymin  = 0,
    ymax  = Inf,
    alpha = 0.2, # alpha facile et intuitif à ajuster en utilisant annotate()
    fill  = "red")+

  # ajoute une ligne verticale noire au-dessus des autres couches
  annotate(
    "segment",
    x     = max(central_data$date_onset, na.rm = T) - 21, # 21 days before last data
    xend  = max(central_data$date_onset, na.rm = T) - 21,
    y     = 0,         # line begins at y = 0
    yend  = Inf,       # line to top of plot
    linewidth  = 2,         # line size
    color = "black",
    lty   = "solid")+   # linetype e.g. "solid", "dashed"

  # ajouter du texte dans le rectangle
  annotate(
    "text",
    x = max(central_data$date_onset, na.rm = T) - 15,
    y = 15,
    label = "Subject to reporting delays",
    angle = 90)

La même ligne verticale noire peut étre obtenue avec le code ci-dessous, mais en utilisant geom_vline() vous perdez la possibilité de contrôler la hauteur :

geom_vline(xintercept = max(central_data$date_onset, na.rm = T) - 21,
           linewidth = 2,
           color = "black")

Couleur des barres

Une autre approche pourrait consister à ajuster la couleur ou l’affichage des barres de données provisoires elles-mêmes. Vous pouvez créer une nouvelle colonne dans l’étape de préparation des données et l’utiliser pour regrouper les données, de sorte que les ” aes(fill = )`” des données provisoires puissent avoir une couleur ou un alpha différent des autres barres.

# ajouter une colonne
############
plot_data <- central_data %>%
  mutate(tentative = case_when(
    date_onset >= max(date_onset, na.rm=T) - 7 ~ "Tentative", # tenative si dans les 7 derniers jours
    TRUE                                       ~ "Reliable")) # all else reliable

# tracé
######
ggplot(plot_data %>% drop_na(date_onset), aes(x = date_onset, fill = tentative)) +

  # histogramme
  geom_histogram(
    breaks = weekly_breaks_central, # vecteur de données prédéfini, voir en haut de la page ggplot
    closed = "left", # count cases from start of breakpoint
    color = "black") +

  # échelles
  scale_y_continuous(expand = c(0,0))+
  scale_fill_manual(values = c("lightblue", "grey"))+
  scale_x_date(
    expand = c(0,0), # Supprimez l'espace excédentaire de l'axe des x sous et aprés les barres de cas
    date_breaks = "3 weeks", # Lundi toutes les 3 semaines
    date_minor_breaks = "week", # lundi semaines
    label = scales::label_date_short())+ # format des étiquettes automatique

  # étiquettes et theme
  labs(title = "Show days that are tentative reporting",
    subtitle = "")+
  theme_minimal()+
  theme(legend.title = element_blank()) # supprimer le titre de la légende

31.4 Étiquettes de date à plusieurs niveaux

Si vous voulez des étiquettes de date à plusieurs niveaux (par exemple, le mois et l’année) sans dupliquer les niveaux d’étiquette inférieurs, envisagez l’une des approches ci-dessous :
Rappelez-vous - vous pouvez utiliser des outils tels que \n avec les arguments date_labels ou labels pour placer des parties de chaque étiquette sur une nouvelle ligne en dessous. Toutefois, les codes ci-dessous vous aident à placer les années ou les mois (par exemple) sur une ligne inférieure et seulement une fois.

La méthode la plus simple est l’argument labels = de scale_x_date() à la fonction label_date_short() du package scales (note : n’oubliez pas d’inclure des parenthèses vides (), comme indiqué ci-dessous). Cette fonction construira automatiquement des étiquettes de date efficaces (pour en savoir plus, cliquez ici). Un autre avantage de cette fonction est que les étiquettes s’adaptent automatiquement à l’évolution de vos données dans le temps : de jours, en semaines, en mois et en années.

ggplot(central_data %>% drop_na(date_onset)) +

  # histogram
  geom_histogram(
    mapping = aes(x = date_onset),
    breaks = weekly_breaks_central,   # pre-defined date vector - see top of ggplot section
    closed = "left",                  # count cases from start of breakpoint
    color = "darkblue",
    fill = "lightblue") +

  # y-axis
  scale_y_continuous(expand = c(0,0))+

  # x-axis
  scale_x_date(
    expand = c(0,0),                      # remove excess x-axis space below and after case bars
    labels = scales::label_date_short())+ # étiquettes de date efficaces

  # extra
  labs(
    title = "Using label_date_short()\nTo make automatic and efficient date labels",
    x = "Week of symptom onset",
    y = "Weekly case indicence")+
  theme_minimal()

Une deuxième option consiste à utiliser le facettage. Ci-dessous :

• Le nombre de cas est agrégé en semaines pour des raisons esthétiques. Voir la page Epicurves (onglet données agrégées) pour plus de détails.

• Une ligne geom_area() est utilisée au lieu d’un histogramme, car l’approche par facettes ci-dessous ne fonctionne pas bien avec les histogrammes.

Aggréger en comptages hebdomadaires

# créez un ensemble de données sur le nombre de cas par semaine.
#######################################
central_weekly <- linelist %>%
  filter(hospital == "Central Hospital") %>% # Filtrer linelist
  mutate(week = lubridate::floor_date(date_onset, unit = "weeks")) %>% # count(week) %>% # count(week)
  count(week) %>% # résume le nombre de cas hebdomadaires
  drop_na(week) %>% # Suppression des cas dont la date d'apparition est manquante
  complete( # remplir toutes les semaines où aucun cas n'a été signalé
    week = seq.Date(
      from = min(week),
      to   = max(week),
      by   = "week"),
    fill = list(n = 0))                        # convertir les nouvelles valeurs NA en comptage 0

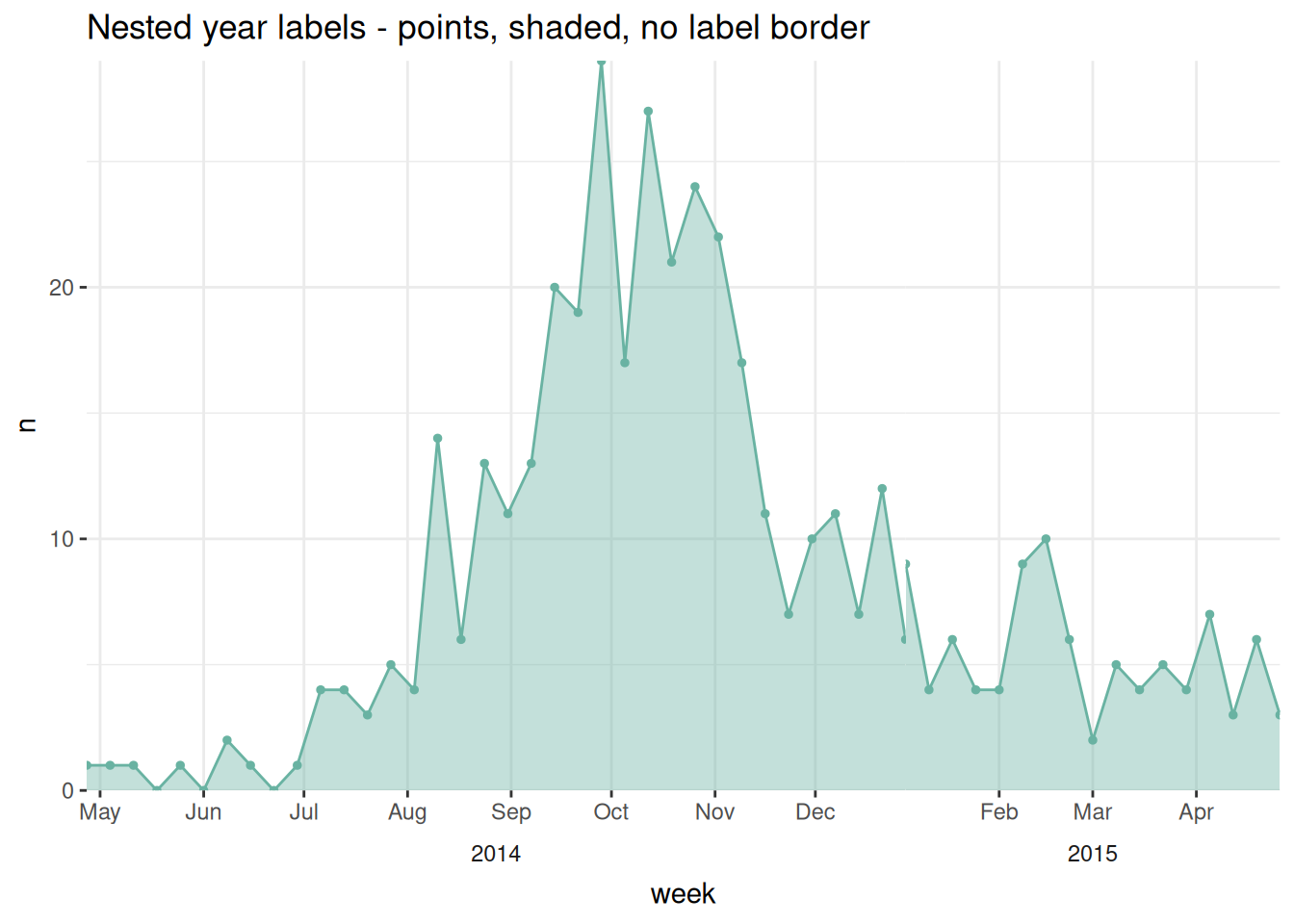

Faire des graphiques

# tracer avec une bordure de boîte sur l'année
#################################
ggplot(central_weekly,
       aes(x = week, y = n)) + # établir x et y pour tout le graphique
  geom_line(stat = "identity", # créer une ligne, la hauteur de la ligne est le nombre de comptage
            color = "#69b3a2") + # couleur de la ligne
  geom_point(size=1, color="#69b3a2") + # faire des points aux points de données hebdomadaires
  geom_area(fill = "#69b3a2", # zone de remplissage sous la ligne
            alpha = 0.4)+ # transparence du remplissage
  scale_x_date(date_labels="%b", # format de l'étiquette de la date pour montrer le mois
               date_breaks="month", # étiquettes de date au 1er de chaque mois
               expand=c(0,0)) + # supprimer l'espace excédentaire
  scale_y_continuous(
    expand  = c(0,0))+                      # remove excess space below x-axis
  facet_grid(~lubridate::year(week), # facette sur l'année (de la colonne de la classe Date)
             space="free_x",
             scales="free_x", # les axes x s'adaptent à la plage de données (pas "fixe")
             switch="x") + # étiquettes des facettes (année) en bas de page
  theme_bw() +
  theme(strip.placement = "outside", # placement des étiquettes de facettes
          strip.background = element_blank(), # pas de fond d'étiquette de facette
          panel.grid.minor.x = element_blank(),
          panel.border = element_blank(),             # no border for facet panel
          panel.spacing=unit(0,"cm"))+                # No space between facet panels
  labs(title = "Nested year labels - points, shaded, no label border")

Les techniques ci-dessus ont été adaptées de this et this post sur stackoverflow.com.

31.5 Double axe

Bien qu’il y ait des discussions acharnées sur la validité des doubles axes au sein de la communauté de visualisation des données, de nombreux superviseurs d’épi veulent toujours voir une épicurve ou un graphique similaire avec un pourcentage superposé à un deuxiéme axe. Ce sujet est abordé plus en détail dans la page ggplot tips, mais un exemple utilisant la méthode cowplot est présenté ci-dessous :

• Deux graphiques distincts sont créés, puis combinés avec le paquet cowplot.

• Les graphiques doivent avoir exactement le même axe des x (limites définies), sinon les données et les étiquettes ne seront pas alignées.

• Chacun utilise theme_cowplot() et l’un d’entre eux a l’axe des y déplacé sur le côte droit du graphique

#Chargez le paquet
pacman::p_load(cowplot)

# Faire le premier tracé de l'histogramme épicurve
#######################################
plot_cases <- linelist %>%
  drop_na(date_onset) %>%

  # Tracer les cas par semaine
  ggplot()+

  # créer un histogramme
  geom_histogram(

    mapping = aes(x = date_onset),

    # bin breaks chaque semaine en commençant le lundi avant le premier cas, jusqu'au lundi aprés le dernier cas
    breaks = weekly_breaks_all)+ # vecteur prédéfini de dates hebdomadaires (voir en haut de la section ggplot)

  # spécifier le début et la fin de l'axe des dates pour l'aligner avec les autres graphiques
  scale_x_date(
    limits = c(min(weekly_breaks_all), max(weekly_breaks_all)))+ # min/max des pauses hebdomadaires prédéfinies de l'histogramme

  # étiquettes
  labs(
      y = "Daily cases",
      x = "Date of symptom onset"
    )+
  theme_cowplot()


# faire un second tracé du pourcentage de décés par semaine
###########################################
plot_deaths <- linelist %>% # commence avec linelist
  group_by(week = floor_date(date_onset, "week")) %>% # créer une colonne semaine

  # résumer pour obtenir le pourcentage hebdomadaire de cas décédés
  summarise(n_cases = n(),
            died = sum(outcome == "Death", na.rm=T),
            pct_died = 100*died/n_cases) %>%
  filter(week >= min(weekly_breaks_all), week <= max(weekly_breaks_all)) %>%

  # commencer le tracé
  ggplot()+

  # ligne du pourcentage hebdomadaire de décés
  geom_line( # créer une ligne de pourcentage de décés
    mapping = aes(x = week, y = pct_died), # spécifie la hauteur des y comme colonne pct_died
    stat = "identity", # fixer la hauteur de la ligne à la valeur de la colonne pct_death, et non au nombre de lignes (par défaut)
    linewidth = 2,
    color = "black")+

  # mêmes limites de l'axe des dates que l'autre graphique - alignement parfait
  scale_x_date(
    limits = c(min(weekly_breaks_all), max(weekly_breaks_all)))+ # min/max des pauses hebdomadaires prédéfinies de l'histogramme


  # ajustements de l'axe des y
  scale_y_continuous( # ajuster l'axe des y
    breaks = seq(0,100, 10), # définit les intervalles de rupture de l'axe des pourcentages
    limits = c(0, 100), # définit l'étendue de l'axe des pourcentages
    position = "right")+ # déplace l'axe des pourcentages vers la droite

  # étiquette pour l'axe des Y, pas d'étiquette pour l'axe des X
  labs(x = "",
       y = "Percent deceased")+      # percent axis label

  theme_cowplot() # ajoutez ceci pour que les deux graphiques fusionnent bien ensemble

Utilisez maintenant cowplot pour superposer les deux graphiques. Une attention particuliére a été portée à l’alignement de l’axe des x, au côte de l’axe des y et à l’utilisation de theme_cowplot().

aligned_plots <- cowplot::align_plots(plot_cases, plot_deaths, align="hv", axis="tblr")
ggdraw(aligned_plots[[1]]) + draw_plot(aligned_plots[[2]])

31.6 Incidence cumulée

Si vous commencez avec une liste de cas, créez une nouvelle colonne contenant le nombre cumulé de cas par jour dans une épidémie en utilisant cumsum() de base R :

cumulative_case_counts <- linelist %>%
  count(date_onset) %>% # nombre de lignes par jour (retourné dans la colonne "n")
  mutate(
    cumulative_cases = cumsum(n) # nouvelle colonne du nombre cumulé de lignes à chaque date
    )

Les 10 premiéres lignes sont affichôes ci-dessous :

Cette colonne cumulative peut ensuite étre tracée en fonction de la date_onset, en utilisant `geom_line()`` :

plot_cumulative <- ggplot()+
  geom_line(
    data = cumulative_case_counts %>% drop_na(date_onset),
    aes(x = date_onset, y = cumulative_cases),
    linewidth = 2,
    color = "blue")

plot_cumulative

On peut aussi le superposer à l’épicurve, avec un double axe en utilisant la méthode cowplot décrite ci-dessus et dans la page ggplot tips :

#load package
pacman::p_load(cowplot)

# Faire le premier tracé de l'histogramme épicurve
plot_cases <- ggplot()+
  geom_histogram(
    data = linelist %>% drop_na(date_onset),
    aes(x = date_onset),
    binwidth = 1)+
  labs(
    y = "Daily cases",
    x = "Date of symptom onset"
  )+
  theme_cowplot()

# créer un second tracé de la ligne des cas cumulés
plot_cumulative <- ggplot()+
  geom_line(
    data = cumulative_case_counts %>% drop_na(date_onset),
    aes(x = date_onset, y = cumulative_cases),
    linewidth = 2,
    color = "blue")+
  scale_y_continuous(
    position = "right")+
  labs(x = "",
       y = "Cumulative cases")+
  theme_cowplot()+
  theme(
    axis.line.x = element_blank(),
    axis.text.x = element_blank(),
    axis.title.x = element_blank(),
    axis.ticks = element_blank())

Utilisez maintenant cowplot pour superposer les deux graphiques. Une attention particuliére a été portée à l’alignement de l’axe des x, au côte de l’axe des y et à l’utilisation de theme_cowplot().

aligned_plots <- cowplot::align_plots(plot_cases, plot_cumulative, align="hv", axis="tblr")
ggdraw(aligned_plots[[1]]) + draw_plot(aligned_plots[[2]])

31.7 Ressources
